Bảng màu trị số điện trở và cách đọc trị số điện trở màu

Trong thiết kế và sửa chữa mạch điện, việc đọc trị số điện trở chính xác là yếu tố then chốt đảm bảo hiệu suất và độ ổn định của hệ thống. Bảng màu trị số điện trở cung cấp phương pháp nhanh chóng, trực quan để xác định giá trị điện trở thông qua các dải màu, giúp tiết kiệm thời gian và hạn chế sai sót khi lắp đặt linh kiện. Vậy làm thế nào để đọc chính xác bảng màu này và tránh các lỗi thường gặp?

Khái niệm bảng màu trị số điện trở

1. Định nghĩa bảng màu trị số điện trở

Bảng màu trị số điện trở là hệ thống mã hóa giá trị điện trở bằng cách sử dụng các dải màu được in trực tiếp lên thân điện trở. Hệ thống này tuân theo các tiêu chuẩn quốc tế như EIA (Electronic Industries Alliance) và IEC (International Electrotechnical Commission), giúp xác định giá trị điện trở mà không cần đến thiết bị đo lường. Mỗi màu sắc trong bảng mã tương ứng với một con số, một hệ số nhân hoặc mức dung sai, tùy theo vị trí của nó trên điện trở.

2. Vai trò của bảng màu trong xác định trị số điện trở

Bảng màu đóng vai trò quan trọng trong thiết kế, kiểm tra và bảo trì mạch điện nhờ các chức năng sau:

• Nhận diện nhanh giá trị điện trở: Giúp kỹ sư và kỹ thuật viên xác định giá trị điện trở mà không cần đồng hồ đo.

• Giảm thiểu sai sót khi lắp đặt linh kiện: Đảm bảo sử dụng đúng điện trở theo yêu cầu của mạch.

• Tiết kiệm thời gian tra cứu linh kiện: Hỗ trợ việc kiểm tra linh kiện trong quá trình sản xuất và sửa chữa.

• Chuẩn hóa quy trình thiết kế mạch điện: Đảm bảo các hệ thống điện tử hoạt động theo đúng thông số kỹ thuật.

3. Các tiêu chuẩn quốc tế về bảng màu điện trở

Các hệ thống mã màu điện trở phổ biến được sử dụng rộng rãi trong ngành điện tử bao gồm:

• Hệ thống 4 vạch màu: Dùng cho điện trở phổ thông với giá trị cơ bản, bao gồm hai chữ số đầu, hệ số nhân và sai số.

• Hệ thống 5 vạch màu: Dùng cho điện trở chính xác cao, thêm một chữ số vào giá trị điện trở để tăng độ chính xác.

• Hệ thống 6 vạch màu: Bổ sung vạch thứ sáu để thể hiện hệ số nhiệt độ, phù hợp với linh kiện có yêu cầu ổn định nhiệt cao.

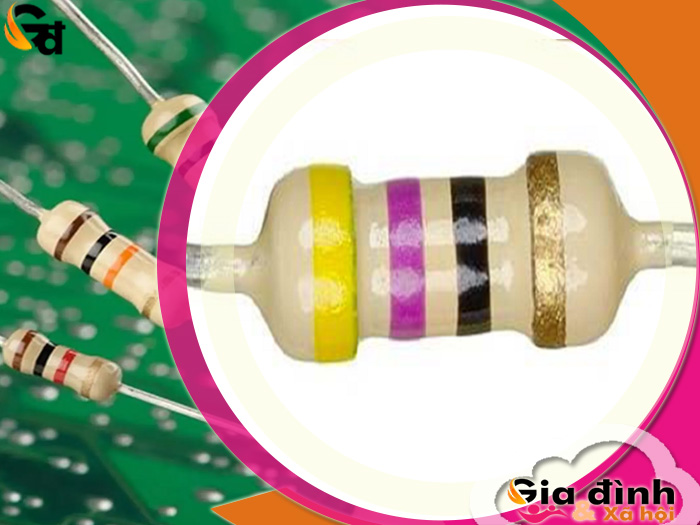

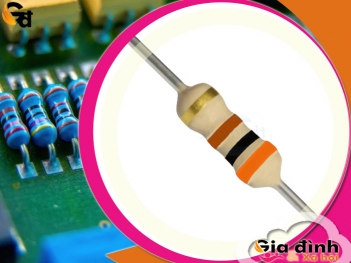

Cách đọc trị số điện trở màu

1. Các bước đọc bảng màu điện trở đúng cách

Để đọc trị số điện trở chính xác, hãy thực hiện theo các bước sau:

• Bước 1: Xác định số lượng vạch màu trên điện trở

- Điện trở có 4 vạch màu: Hai vạch đầu là chữ số, vạch thứ ba là hệ số nhân, vạch thứ tư là sai số.

- Điện trở có 5 vạch màu: Ba vạch đầu là chữ số, vạch thứ tư là hệ số nhân, vạch thứ năm là sai số.

- Điện trở có 6 vạch màu: Tương tự 5 vạch, nhưng có thêm vạch thứ sáu biểu thị hệ số nhiệt độ.

• Bước 2: Định hướng đọc điện trở

Bắt đầu đọc từ vạch gần mép hơn (vạch sai số thường nằm ở phía xa hơn).

• Bước 3: Tra cứu bảng màu theo từng vạch

Đối chiếu với bảng quy ước màu để xác định giá trị từng vạch.

• Bước 4: Tính giá trị điện trở theo công thức

- Với điện trở 4 vạch: R = ((Chữ số 1×10) Chữ số 2) × Hệ số nhân

- Với điện trở 5 vạch: R = ((Chữ số 1×100) (Chữ số 2×10) Chữ số 3) × Hệ số nhân

• Bước 5: Kiểm tra sai số

Sai số cho biết mức độ chênh lệch của giá trị thực tế so với giá trị danh định của điện trở.

• Bước 6: Đối chiếu với đồng hồ đo điện trở (nếu cần)

Để xác nhận giá trị điện trở thực tế, có thể sử dụng đồng hồ vạn năng để đo lường.

2. Phân tích ý nghĩa từng dải màu trên điện trở

Mỗi vạch màu trên điện trở có một ý nghĩa cụ thể:

• Vạch 1 và 2 (hoặc 3 vạch đầu với điện trở 5 vạch): Xác định giá trị số học.

• Vạch 3 (hoặc 4 với điện trở 5 vạch): Hệ số nhân.

• Vạch cuối cùng: Sai số của điện trở, biểu thị mức độ lệch giá trị thực tế.

3. Ví dụ thực tế về cách đọc trị số điện trở

• Ví dụ 1: Điện trở 1kΩ (4 vạch màu: Nâu - Đen - Đỏ - Vàng kim)

- Nâu (1), Đen (0) → 10

- Đỏ (×100) → 10 × 100 = 1.000Ω = 1kΩ

- Vàng kim (±5%) → Sai số ±5%

• Ví dụ 2: Điện trở 10kΩ (5 vạch màu: Nâu - Đen - Đen - Cam - Nâu)

- Nâu (1), Đen (0), Đen (0) → 100

- Cam (×1,000) → 100 × 1,000 = 10,000Ω = 10kΩ

- Nâu (±1%) → Sai số ±1%

• Ví dụ 3: Điện trở 220Ω (4 vạch màu: Đỏ - Đỏ - Nâu - Bạc)

- Đỏ (2), Đỏ (2) → 22

- Nâu (×10) → 22 × 10 = 220Ω

- Bạc (±10%) → Sai số ±10%

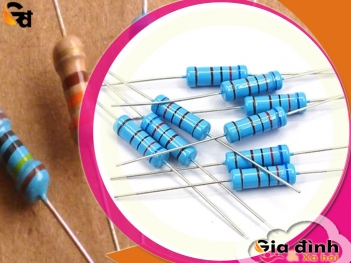

Lỗi thường gặp khi đọc trị số điện trở màu và cách khắc phục

1. Nhầm lẫn giữa các màu sắc tương tự

Một trong những lỗi phổ biến nhất khi đọc trị số điện trở màu là sự nhầm lẫn giữa các màu sắc có tông gần giống nhau. Điều này đặc biệt dễ xảy ra khi ánh sáng không đủ hoặc khi điện trở đã qua sử dụng, khiến các vòng màu bị phai hoặc mờ đi. Một số cặp màu dễ gây nhầm lẫn bao gồm:

• Nâu (1) và Đỏ (2)

• Cam (3) và Vàng (4)

• Lục (5) và Lam (6)

• Xám (8) và Trắng (9)

Cách khắc phục:

• Sử dụng ánh sáng trắng mạnh khi đọc điện trở để làm rõ độ tương phản giữa các màu sắc.

• Dùng kính lúp hoặc camera điện thoại để phóng đại hình ảnh nếu vòng màu quá nhỏ hoặc mờ.

• So sánh với bảng màu tiêu chuẩn thay vì dựa vào phán đoán trực quan để tránh sai lệch.

• Nếu có nghi ngờ, đo lại bằng đồng hồ vạn năng để xác minh giá trị thực tế của điện trở.

2. Sai số do điều kiện môi trường và ánh sáng

Môi trường làm việc và điều kiện ánh sáng có thể tác động đến độ chính xác khi đọc bảng màu điện trở. Các yếu tố như ánh sáng yếu, phản chiếu từ bề mặt bóng, hoặc lớp bụi bẩn có thể làm thay đổi cách nhận diện màu sắc. Ngoài ra, nếu điện trở đã bị oxi hóa hoặc tiếp xúc với độ ẩm cao, các vòng màu có thể bị mờ hoặc đổi màu nhẹ.

Cách khắc phục:

• Đọc trị số điện trở trong điều kiện ánh sáng tốt, tránh ánh sáng đèn vàng hoặc ánh sáng phản chiếu mạnh làm biến đổi nhận diện màu sắc.

• Làm sạch bề mặt điện trở bằng cồn isopropyl hoặc khăn khô để loại bỏ bụi bẩn có thể ảnh hưởng đến màu sắc.

• Nếu điện trở đã cũ và khó đọc, sử dụng đồng hồ vạn năng để đo trực tiếp thay vì dựa vào bảng màu.

3. Cách kiểm tra lại giá trị điện trở bằng dụng cụ hỗ trợ

Ngay cả khi đã đọc bảng màu cẩn thận, vẫn có khả năng sai số do nhận diện màu sai hoặc sự phai màu của linh kiện. Để đảm bảo giá trị điện trở chính xác, có thể sử dụng các dụng cụ đo hỗ trợ.

• Dùng đồng hồ vạn năng:

- Chuyển đồng hồ về chế độ đo điện trở (ký hiệu Ω).

- Kết nối que đo vào hai đầu điện trở.

- So sánh giá trị đo được với trị số từ bảng màu.

• Sử dụng ứng dụng điện thoại: Một số ứng dụng hỗ trợ quét mã màu điện trở giúp giảm thiểu lỗi nhận diện bằng mắt thường.

• Kiểm tra bằng sơ đồ mạch điện: Nếu điện trở nằm trong một mạch điện, hãy đối chiếu với sơ đồ mạch để xác định đúng giá trị của linh kiện.

Ảnh hưởng của sai số điện trở đến hiệu suất mạch điện

1. Sai số điện trở là gì và cách nhận diện trên bảng màu

Sai số điện trở (Tolerance) là mức độ chênh lệch giữa giá trị danh định của điện trở và giá trị thực tế khi đo. Sai số này được xác định trong quá trình sản xuất và ảnh hưởng trực tiếp đến độ chính xác của mạch điện.

Cách nhận diện sai số trên bảng màu điện trở:

Trên điện trở có mã màu, sai số thường được thể hiện bằng vòng màu cuối cùng. Dưới đây là một số mức sai số phổ biến và màu sắc tương ứng:

Điện trở có sai số càng thấp thì giá trị thực tế càng gần với giá trị danh định, giúp đảm bảo độ chính xác cao trong mạch điện.

2. Tác động của sai số đến độ chính xác của tín hiệu trong mạch điện

Sai số điện trở có thể gây ảnh hưởng đáng kể đến hoạt động của mạch điện, đặc biệt trong các hệ thống yêu cầu độ chính xác cao như mạch vi xử lý, bộ khuếch đại tín hiệu, hoặc mạch điều khiển công suất.

Các ảnh hưởng chính của sai số điện trở:

• Suy giảm độ chính xác của mạch phân áp: Trong mạch phân áp, điện trở được dùng để tạo ra điện áp mong muốn. Nếu sai số cao, điện áp đầu ra có thể bị lệch, làm sai lệch tín hiệu điều khiển.

• Tác động đến mạch khuếch đại tín hiệu: Trong các bộ khuếch đại, sai số điện trở có thể ảnh hưởng đến độ lợi (gain) của mạch, làm giảm độ tuyến tính và ảnh hưởng đến độ chính xác của tín hiệu đầu ra.

• Làm sai lệch dòng điện trong mạch điện trở hạn dòng: Nếu điện trở hạn dòng có sai số lớn, dòng điện qua LED, transistor hoặc linh kiện nhạy cảm khác có thể bị thay đổi ngoài mức cho phép, gây ảnh hưởng đến tuổi thọ linh kiện.

• Ảnh hưởng đến thời gian đáp ứng của mạch RC: Trong các mạch lọc tín hiệu hoặc mạch dao động RC, sai số điện trở có thể làm thay đổi hằng số thời gian, ảnh hưởng đến tần số cắt hoặc tần số dao động mong muốn.

3. Cách chọn điện trở có sai số phù hợp với từng ứng dụng thực tế

Việc lựa chọn điện trở với mức sai số phù hợp giúp cân bằng giữa độ chính xác, chi phí và yêu cầu kỹ thuật của mạch điện.

• Hướng dẫn chọn sai số điện trở theo từng ứng dụng:

• Lưu ý khi chọn sai số điện trở:

- Với các mạch yêu cầu độ chính xác cao như cảm biến, ADC, khuếch đại tín hiệu, nên chọn điện trở có sai số thấp (±1% trở xuống).

- Trong các mạch điện công suất hoặc mạch dân dụng, có thể sử dụng điện trở với sai số cao hơn (±5% đến ±10%) để giảm chi phí mà vẫn đảm bảo hiệu suất hoạt động.

- Khi cần độ ổn định cao trong môi trường biến động nhiệt độ, nên chọn điện trở có hệ số nhiệt độ thấp bên cạnh yếu tố sai số.

Ứng dụng của bảng màu trị số điện trở trong mạch điện

Bảng màu trị số điện trở giúp kỹ sư và kỹ thuật viên nhanh chóng xác định giá trị điện trở mà không cần thiết bị đo lường, đặc biệt quan trọng trong các mạch phân áp và điều chỉnh dòng điện.

1. Ứng dụng trong mạch phân áp

Điện trở được sử dụng để chia điện áp giữa hai điểm trong mạch, tạo ra mức điện áp phù hợp cho linh kiện hoặc vi điều khiển.

Ví dụ: Trong một mạch vi điều khiển hoạt động ở 3.3V nhưng cần nhận tín hiệu từ nguồn 5V, một mạch phân áp với điện trở thích hợp sẽ giảm điện áp xuống mức an toàn.

2. Ứng dụng trong điều chỉnh dòng điện

Điện trở hạn dòng giúp kiểm soát lượng dòng điện đi qua linh kiện, bảo vệ chúng khỏi hư hỏng do quá dòng.

Ví dụ: Điện trở 330Ω hoặc 1kΩ thường được sử dụng để giới hạn dòng qua đèn LED, ngăn LED bị cháy do dòng điện quá lớn.

Cách lựa chọn điện trở phù hợp qua bảng màu

Việc chọn điện trở đúng giá trị và sai số đóng vai trò quan trọng trong hiệu suất và độ ổn định của mạch điện. Theo kinh nghiệm của đội thợ sửa điện Đà Nẵng cho biết rằng bảng màu điện trở giúp xác định nhanh trị số mà không cần thiết bị đo, nhưng để chọn đúng điện trở, cần cân nhắc một số yếu tố sau:

1. Chọn điện trở theo công suất và ứng dụng

• Mạch tín hiệu: Dùng điện trở có sai số thấp (±1% hoặc thấp hơn) để đảm bảo độ chính xác.

• Mạch công suất cao: Chọn điện trở có công suất phù hợp (1W, 2W…) để tránh quá nhiệt.

• Mạch bảo vệ linh kiện: Chọn điện trở có độ ổn định nhiệt tốt để tránh biến đổi giá trị khi nhiệt độ thay đổi.

2. Kiểm tra sai số trước khi sử dụng:

• Điện trở có sai số cao (±5%, ±10%) có thể làm mạch hoạt động không chính xác.

• Khi cần độ chính xác cao, nên sử dụng điện trở có sai số thấp và kiểm tra lại bằng đồng hồ vạn năng trước khi lắp vào mạch.

Việc hiểu và áp dụng đúng bảng màu trị số điện trở không chỉ giúp tăng hiệu suất làm việc mà còn đảm bảo tính chính xác trong thiết kế mạch điện. Dù là kỹ sư chuyên nghiệp hay người mới học về điện tử, việc nắm vững cách đọc trị số điện trở sẽ giúp tối ưu hóa quy trình kiểm tra và sửa chữa linh kiện một cách hiệu quả.
