Công thức tính trị số điện trở từ mã màu chi tiết

Tại sao cần nắm rõ công thức tính trị số điện trở

Bạn có từng cầm một điện trở nhưng không biết giá trị thực của nó là bao nhiêu? Đối với người làm kỹ thuật điện tử, việc đọc đúng trị số điện trở từ mã màu không chỉ giúp tiết kiệm thời gian mà còn ngăn ngừa sai sót nghiêm trọng trong mạch điện. Đây là kỹ năng cơ bản nhưng cực kỳ quan trọng trong thiết kế, sửa chữa và học tập. Nếu tính sai, bạn có thể làm cháy linh kiện hoặc khiến mạch hoạt động không như ý. Vậy nên, hiểu và áp dụng đúng công thức tính trị số điện trở là bước đầu tiên để làm chủ bất kỳ bảng mạch nào.

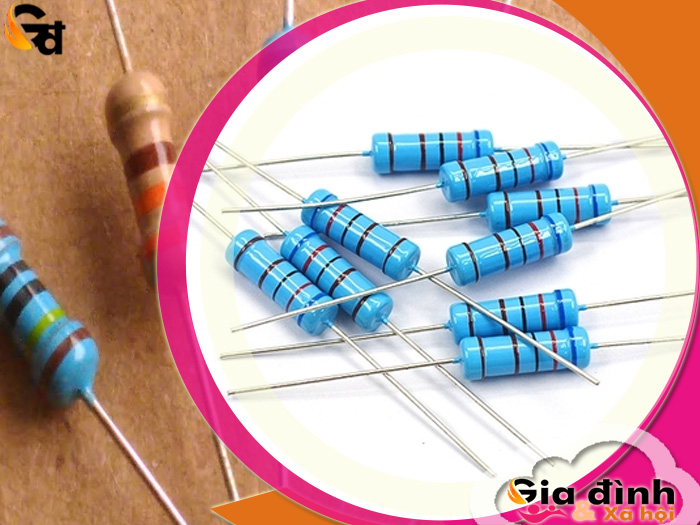

Trong thế giới điện tử, điện trở là linh kiện phổ biến nhất. Trên bề mặt điện trở, nhà sản xuất in các vòng màu đại diện cho các con số và hệ số nhân theo quy ước quốc tế. Việc giải mã chính xác các vạch màu này giúp bạn nhanh chóng xác định giá trị điện trở (đơn vị Ohm), độ sai số và đôi khi là cả đặc tính nhiệt. Tùy vào số vòng màu (4, 5 hoặc 6), cách tính sẽ có một chút khác biệt – nhưng đều tuân theo một công thức chuẩn có thể ghi nhớ và áp dụng dễ dàng.

Những gì cần chuẩn bị trước khi áp dụng công thức

Bạn không thể áp dụng đúng công thức tính trị số điện trở nếu thiếu nền tảng kiến thức cơ bản về hệ thống mã màu điện trở. Bên cạnh đó, việc chuẩn bị một vài công cụ và tài liệu sau sẽ giúp bạn tính toán nhanh hơn, chính xác hơn:

1. Bảng mã màu điện trở tiêu chuẩn

Đây là tài liệu bắt buộc. Các màu từ đen đến trắng tương ứng với các con số từ 0 đến 9 và một số hệ số đặc biệt như vàng, bạc để thể hiện sai số hoặc đơn vị nhỏ. Ví dụ:

2. Kỹ năng nhận diện vòng màu

Bạn cần phân biệt đầu nào là vòng màu đầu tiên (thường gần mép hơn). Sắp xếp đúng thứ tự màu sẽ giúp bạn không bị nhầm giữa hệ số và sai số.

3. Kính lúp hoặc đèn chiếu

Với điện trở kích thước nhỏ (loại SMD), màu sắc có thể khó nhận biết. Một kính lúp hoặc đèn sáng sẽ hỗ trợ tốt trong việc xác định từng màu.

4. Kiến thức nền: Quy ước mã màu quốc tế

Hiểu được quy tắc đọc từ trái sang phải, số vòng màu khác nhau mang ý nghĩa gì sẽ giúp bạn áp dụng đúng công thức. Ví dụ:

• Điện trở 4 vòng: 2 số đầu hệ số nhân sai số
• Điện trở 5 vòng: 3 số đầu hệ số nhân sai số
• Điện trở 6 vòng: thêm vòng thể hiện hệ số nhiệt độ

Cách áp dụng công thức tính trị số điện trở theo mã màu

Bạn có thể dễ dàng xác định giá trị điện trở nếu biết cách áp dụng đúng công thức dựa trên số vòng màu. Tùy từng loại điện trở 4, 5 hoặc 6 vòng, công thức sẽ khác nhau về số lượng chữ số và vị trí của các dải màu. Dưới đây là hướng dẫn chi tiết theo từng bước, giúp bạn tự đọc trị số chính xác mà không cần thiết bị đo.

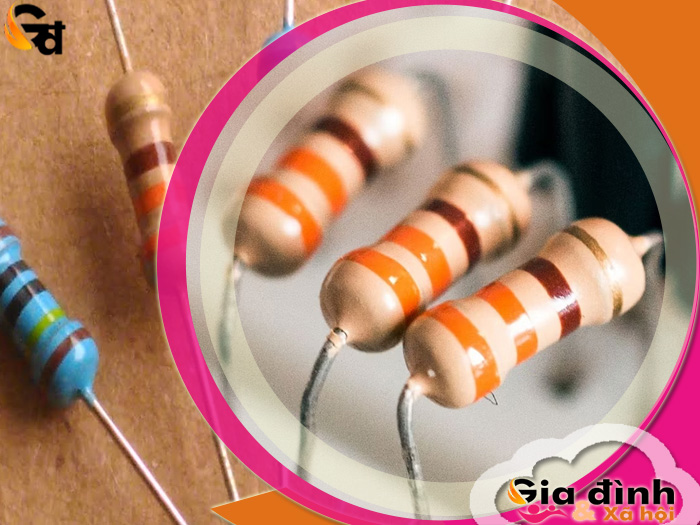

Bước 1: Xác định đúng đầu đọc của điện trở

Điện trở thường có một đầu in dải màu gần hơn – đó chính là điểm bắt đầu. Vòng cuối cùng thường là màu vàng, bạc hoặc không màu (chỉ sai số), đặt ở bên phải. Nếu đọc ngược, bạn sẽ cho ra kết quả sai lệch hoàn toàn.

→ Với điện trở 5-6 vòng, đầu có 3 vạch sát nhau thường là đầu đọc.

Bước 2: Đếm số vòng màu để xác định loại công thức

• 4 vòng màu: Công thức là (Số1)(Số2) × 10ⁿ
• 5 vòng màu: Công thức là (Số1)(Số2)(Số3) × 10ⁿ
• 6 vòng màu: Giống công thức 5 vòng, thêm vòng cuối là hệ số nhiệt (ppm/°C)

Lưu ý: Sai số nằm ở vòng cuối. Không ảnh hưởng đến trị số, nhưng ảnh hưởng đến độ chính xác trong tính toán mạch.

Bước 3: Tra bảng mã màu và gán số tương ứng

Áp dụng bảng màu quốc tế:

Ví dụ: Điện trở có vòng màu: Đỏ - Tím - Cam - Vàng → Số 2 – 7 × 1,000 = 27,000 Ohm (±5%)

Bước 4: Áp dụng công thức tính trị số điện trở

Tùy theo loại, bạn chọn công thức như sau:

• 4 vòng: Giá trị = (Số 1 × 10 Số 2) × hệ số nhân
• 5 vòng: Giá trị = (Số 1 × 100 Số 2 × 10 Số 3) × hệ số nhân
• 6 vòng: Giống 5 vòng xác định hệ số nhiệt (ppm/°C)

Ví dụ điện trở 5 vòng:

Màu: Nâu - Đen - Đen - Đỏ - Nâu → 1 0 0 × 100 = 10,000 Ohm ±1%

Bước 5: Ghi lại trị số và sai số đầy đủ

Luôn ghi lại cả trị số và mức sai số để đảm bảo tính chính xác cho toàn mạch.

Ví dụ: 10kΩ ±1% → Điều này có nghĩa điện trở thực tế có thể dao động từ 9.9kΩ đến 10.1kΩ

Sai lầm phổ biến khi tính trị số điện trở

Dù công thức không khó, rất nhiều người vẫn mắc lỗi khi đọc mã màu. Những sai lầm dưới đây thường là nguyên nhân dẫn đến hỏng mạch hoặc thiết kế sai:

1. Đọc ngược chiều vòng màu

Nhiều người không xác định rõ đầu đọc đúng, dẫn đến đảo ngược thứ tự số và hệ số nhân. Điều này khiến trị số sai lệch gấp hàng chục lần.

Giải pháp: Luôn đặt vòng sai số ở bên phải.

2. Nhầm lẫn giữa màu tương tự

Màu đỏ và cam, nâu và đen rất dễ gây nhầm nếu ánh sáng yếu. Đây là lỗi phổ biến khi đọc điện trở mini.

Giải pháp: Dùng đèn sáng hoặc kính lúp, kết hợp đo bằng đồng hồ nếu nghi ngờ.

3. Sử dụng sai công thức cho loại vòng màu

Áp dụng công thức 4 vòng cho điện trở 5 vòng hoặc ngược lại sẽ cho kết quả sai hoàn toàn.

Giải pháp: Đếm kỹ số vòng trước khi tính.

4. Không tính đến sai số

Nhiều người chỉ lấy trị số gốc mà bỏ qua mức sai số, khiến tính toán tổng trở hoặc phân áp sai lệch trong mạch.

Giải pháp: Luôn ghi trị số kèm mức ±x% tương ứng.

Dấu hiệu nhận biết đã tính đúng trị số điện trở

Làm đúng nhưng không biết mình đúng hay chưa là tình huống phổ biến của người mới học điện tử. Vậy làm sao để bạn biết mình đã áp dụng chính xác công thức tính trị số điện trở? Dưới đây là các dấu hiệu, cách xác nhận và công cụ hỗ trợ bạn đối chiếu kết quả dễ dàng.

1. Kết quả khớp với đồng hồ đo thực tế

Cách kiểm tra đơn giản nhất là dùng đồng hồ vạn năng (multimeter). Đặt thang đo Ohm và đo trực tiếp trên điện trở. Nếu kết quả gần với giá trị bạn tính được (trong sai số cho phép ±%), nghĩa là bạn đã tính đúng.

Ví dụ: Tính được 1kΩ ±5%, đồng hồ đo hiển thị 980Ω → đúng.

2. Màu sắc – trị số – sai số logic với nhau

Hãy kiểm tra lại kết quả bằng phương pháp suy luận ngược. Với các điện trở thông dụng như 100Ω, 1kΩ, 10kΩ,... thì các màu sắc nên tương ứng dễ đoán. Nếu bạn ra kết quả quá lẻ như 27560Ω từ dải màu 4 vòng thì khả năng rất cao là bạn đã nhầm hệ số hoặc đọc ngược vòng.

3. So sánh với bảng giá trị chuẩn

Có hàng trăm bảng tra cứu điện trở được chia theo mã màu – trị số – sai số chuẩn E6, E12, E24,... Việc đối chiếu với bảng này sẽ giúp bạn phát hiện ra nếu trị số mình tính không nằm trong dãy tiêu chuẩn.

4. Không gặp cảnh "giá trị vô lý"

Nếu trị số bạn tính được quá nhỏ (như 0.01Ω) hoặc quá lớn (như 10MΩ) so với nhu cầu mạch điện đang dùng, hãy kiểm tra lại công thức hoặc cách gán màu.

5 mẹo đọc nhanh trị số điện trở chính xác

Bạn đã biết công thức, nhưng để tính nhanh, chính xác mà không phải mở bảng tra mỗi lần, hãy thử 5 mẹo sau đây. Những thủ thuật này giúp kỹ thuật viên chuyên nghiệp rút ngắn thao tác chỉ còn vài giây.

1. Nhớ cụm “Đầu Nậu Đổ Cam Vàng Lâu Lắm, Tính Xả Trắng”

Đây là cách học màu theo vần:

Đen, Nâu, Đỏ, Cam, Vàng, Lục, Lam, Tím, Xám, Trắng

→ Tương ứng số 0–9. Một mẹo học cực nhanh và cực lâu quên!

2. Ưu tiên đọc các màu đặc biệt từ cuối

Nếu thấy vòng màu cuối là vàng, bạc, không màu, hãy nhớ đó là sai số và không tính vào trị số chính. Từ đó xác định ngược chiều đọc đúng ngay.

3. Nhận biết điện trở thông dụng theo thói quen

Các điện trở 1kΩ, 10kΩ, 100kΩ thường có màu đặc trưng. Sau vài lần đọc đúng, bạn sẽ dễ dàng nhận diện trị số mà không cần tính nữa.

4. Dùng app điện thoại hoặc bảng mã in sẵn

Hiện nay có nhiều app “resistor color code calculator” miễn phí. Chỉ cần chọn màu, ứng dụng sẽ cho kết quả ngay. Ngoài ra, in sẵn bảng màu dán lên bàn làm việc cũng giúp tiết kiệm thời gian.

5. So sánh nhanh với điện trở tương tự

Khi phải đo hoặc thay thế linh kiện, bạn có thể đối chiếu với điện trở có cùng mã màu. Nếu chúng giống nhau về thứ tự màu và số vòng, thì chắc chắn trị số cũng như nhau.

Nắm rõ công thức tính trị số điện trở sẽ giúp bạn đọc nhanh, chọn đúng và tránh sai sót trong thiết kế mạch điện. Hãy luyện tập thường xuyên, ghi nhớ bảng mã màu, và sử dụng các công cụ hỗ trợ nếu cần. Khi đã quen tay, bạn sẽ tiết kiệm rất nhiều thời gian và đảm bảo độ chính xác tối đa trong mọi thao tác kỹ thuật.
