Khái niệm ý nghĩa của trị số điện dung là gì?

Ý nghĩa của trị số điện dung là gì trong mạch điện và ứng dụng thực tế? Khái niệm, vai trò, đơn vị đo và cách hiểu đúng được giải thích rõ ràng trong bài viết này.
Trong thế giới điện – điện tử, trị số điện dung là một thông số kỹ thuật quan trọng nhưng dễ bị hiểu sai. Vậy ý nghĩa của trị số điện dung là gì trong thực tế? Hãy cùng khám phá bản chất vật lý, vai trò, và ứng dụng của nó để hiểu đúng và dùng đúng trong thiết kế mạch.
ý nghĩa của trị số điện dung là

Định nghĩa ý nghĩa của trị số điện dung

Khi làm việc với các linh kiện điện tử như tụ điện, cụm từ “trị số điện dung” không chỉ là một con số khô khan in trên vỏ thiết bị. Nó phản ánh khả năng lưu trữ điện tích, ảnh hưởng trực tiếp đến cách mạch điện hoạt động. Nhưng ý nghĩa của trị số điện dung là gì về mặt vật lý và ứng dụng? Đây là câu hỏi cốt lõi cần được hiểu rõ khi học về điện tử và mạch điện.

Định nghĩa chuẩn về trị số điện dung

Ý nghĩa của trị số điện dung là khả năng lưu trữ điện tích trên một thiết bị, thường là tụ điện, khi có hiệu điện thế đặt vào hai bản tụ. Về mặt định lượng, điện dung (ký hiệu là C) được xác định bằng tỉ số giữa điện tích Q được tích trên bản tụ và hiệu điện thế V đặt giữa hai bản:
C = Q / V (với đơn vị là farad – F)

Điều này có nghĩa: nếu một tụ có trị số điện dung là 1 farad, nó có thể tích được 1 coulomb điện tích với hiệu điện thế 1 volt.

Bản chất và ứng dụng của trị số điện dung

Không chỉ dừng ở con số đo lường, trị số điện dung còn mang theo nhiều hàm ý về hiệu suất, thời gian phản hồi và chức năng lọc tín hiệu trong mạch điện. Trong các mạch xoay chiều, trị số điện dung càng lớn thì khả năng dẫn dòng AC càng tốt, nhưng với DC, tụ lại đóng vai trò như một “rào cản” theo thời gian.

Điện dung còn thể hiện qua các đại lượng phụ thuộc như hằng số điện môi (ε), diện tích bản tụ (A), và khoảng cách giữa hai bản tụ (d), theo công thức:
C = ε * A / d
=> Cho thấy trị số điện dung không chỉ là thông số có sẵn mà có thể được thiết kế dựa trên mục đích sử dụng thực tiễn.

Chính vì vậy, hiểu đúng ý nghĩa của trị số điện dung không chỉ giúp lựa chọn tụ điện phù hợp, mà còn tối ưu hóa thiết kế mạch trong các hệ thống điện tử hiện đại như: nguồn xung, lọc nhiễu, mạch khuếch đại, mạch điều chỉnh thời gian, v.v.

Cấu tạo và nguyên lý xác định trị số điện dung

Để hiểu sâu hơn về trị số điện dung, ta cần bóc tách cấu tạo vật lý và cơ chế đo lường giúp xác định thông số này trong thực tế. Dưới đây là ba yếu tố then chốt ảnh hưởng đến trị số điện dung của một linh kiện, đặc biệt là tụ điện.

Cấu tạo cơ bản của tụ điện

Tụ điện gồm hai bản dẫn điện (gọi là bản tụ), được ngăn cách bởi một lớp cách điện gọi là điện môi. Trị số điện dung của tụ phụ thuộc vào:

  • Diện tích bản tụ (A): Bản tụ càng lớn thì diện tích tích điện càng nhiều → điện dung tăng.
  • Khoảng cách giữa hai bản (d): Khoảng cách càng nhỏ thì khả năng tạo điện trường càng lớn → điện dung tăng.
  • Hằng số điện môi (ε): Chất liệu điện môi quyết định mức độ phân cực → điện dung phụ thuộc vào loại vật liệu.

Nguyên lý xác định trị số điện dung

Trị số điện dung được tính theo công thức:
C = ε * A / d

Trong đó:

  • ε: Hằng số điện môi của chất cách điện (đơn vị: farad/mét)
  • A: Diện tích bề mặt của bản tụ (m²)
  • d: Khoảng cách giữa hai bản tụ (m)

Trong thực tế, các tụ điện thường in sẵn trị số như 100 µF hoặc 470 nF, nhưng với tụ không phân cực, cần dùng thiết bị đo chuyên dụng. Hiểu rõ ý nghĩa của trị số điện dung là nhận biết vai trò của diện tích bản tụ, khoảng cách và vật liệu điện môi trong việc xác định khả năng tích điện – nền tảng để thiết kế mạch chính xác và hiệu quả.

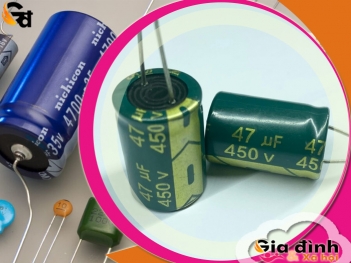

Đơn vị đo trị số điện dung

Đơn vị chính thức trong hệ SI là farad (F), tuy nhiên do giá trị điện dung trong các mạch điện tử thường nhỏ, nên phổ biến hơn là:

  • Microfarad (µF) = 10⁻⁶ F
  • Nanofarad (nF) = 10⁻⁹ F
  • Picofarad (pF) = 10⁻¹² F

Ví dụ, tụ gốm thường có trị số từ 10 pF đến vài nF, còn tụ hóa có thể lên đến hàng trăm µF tùy công suất mạch.

Các dạng điện dung phổ biến trong mạch

Trong các hệ thống điện tử, mỗi loại tụ điện – như tụ hóa, tụ gốm hay tụ mica – đều mang những đặc điểm kỹ thuật riêng biệt. Ý nghĩa của trị số điện dung là thể hiện rõ qua cách từng loại tụ thực hiện chức năng lưu trữ điện tích, lọc nhiễu tín hiệu hoặc điều chỉnh thời gian trễ trong mạch. Việc hiểu đúng từng dạng điện dung giúp lựa chọn linh kiện phù hợp, đảm bảo hiệu suất và độ ổn định của hệ thống.

Tụ điện hóa – Điện dung lớn, phân cực rõ ràng

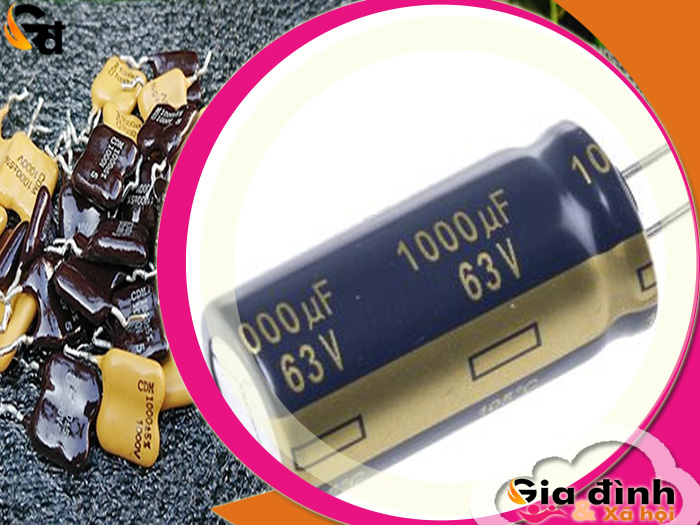

Tụ điện hóa (Electrolytic Capacitor) là loại có trị số điện dung lớn (từ vài µF đến hàng nghìn µF), thường dùng trong các mạch nguồn hoặc mạch lọc. Đặc điểm:

  • Có cực âm – dương rõ ràng, không lắp ngược.
  • Trị số điện dung càng lớn thì khả năng “giữ” điện năng càng cao.
  • Thường dùng để ổn định điện áp DC hoặc giảm gợn sóng AC.

Ví dụ: Tụ 1000 µF được dùng sau bộ chỉnh lưu để lọc nhiễu dòng xoay chiều.

Tụ gốm – Trị số điện dung nhỏ, đáp ứng nhanh

Tụ gốm (Ceramic Capacitor) có trị số điện dung nhỏ (từ vài pF đến hàng trăm nF), với ưu điểm:

  • Kích thước nhỏ, không phân cực.
  • Thích hợp cho mạch dao động, mạch RF, mạch lọc cao tần.

Chúng thường được gắn trực tiếp vào chân IC để lọc nhiễu tần số cao.

Tụ mica – Độ ổn định cao, trị số chính xác

Tụ mica (Mica Capacitor) thường có trị số thấp (vài pF đến vài nF), nhưng độ ổn định cao, sai số rất nhỏ. Ứng dụng chính:

  • Dùng trong mạch tần số cao như radio, đồng hồ thạch anh.
  • Độ chính xác cao, không thay đổi trị số theo thời gian.

Tụ trong mạch RC – Trị số quyết định hằng số thời gian

Mạch RC gồm điện trở (R) và tụ điện (C), được dùng để tạo trễ, lọc tín hiệu. Trị số điện dung ảnh hưởng trực tiếp đến:

  • Tốc độ nạp/xả điện → điều chỉnh thời gian trễ.
  • Tần số cắt trong mạch lọc tín hiệu.

Công thức: τ = R × C (τ: hằng số thời gian)

Khái niệm ý nghĩa của trị số điện dung là gì?

So sánh điện dung và điện trở

Trong các mạch điện tử, điện dungđiện trở là hai khái niệm cơ bản nhưng thường dễ bị nhầm lẫn, đặc biệt với người mới học. Dưới đây là bảng so sánh làm rõ bản chất và chức năng của hai đại lượng này:

Tiêu chí

Điện dung (Capacitance)

Điện trở (Resistance)

Ký hiệu

C

R

Đơn vị đo

Farad (F)

Ohm (Ω)

Đại lượng liên quan

Điện tích (Q), hiệu điện thế (V)

Dòng điện (I), hiệu điện thế (V)

Công thức tính

C = Q / V hoặc C = εA / d

R = V / I

Chức năng trong mạch

Tích – xả điện, lọc nhiễu, tạo trễ

Hạn dòng, phân áp, bảo vệ mạch

Tác động với dòng AC

Cho dòng xoay chiều đi qua (tùy tần số)

Cản trở dòng AC tương tự như dòng DC

Tác động với dòng DC

Ngăn dòng điện một chiều sau khi nạp đầy

Cho dòng một chiều đi qua bình thường

Phụ thuộc tần số

Có (dung kháng giảm theo tần số)

Không (điện trở thuần không đổi)

Qua bảng trên, chúng ta có thể thấy ý nghĩa của trị số điện dung là hoàn toàn khác với điện trở. Nếu điện trở liên quan đến khả năng cản trở dòng điện, thì điện dung lại liên quan đến khả năng tích – xả và tác động theo thời gian trong mạch điện.

  • Điện trở giới hạn dòng điện, điện dung lưu trữ và điều chỉnh dòng điện theo thời gian.
  • Trong mạch, cả hai đều có vai trò thiết yếu, nhưng chức năng hoàn toàn khác nhau.

Vai trò và ứng dụng của trị số điện dung

Trong thế giới điện tử, một thay đổi rất nhỏ về trị số điện dung có thể tạo ra sự khác biệt lớn trong cách mạch vận hành. Hiểu được ứng dụng của giá trị này giúp kỹ sư, kỹ thuật viên và cả người học tránh thiết kế sai lệch gây tổn thất lớn hoặc mạch hoạt động không ổn định.

Tác động của điện dung trong mạch điện

Ý nghĩa của trị số điện dung là biểu hiện mức độ tích và xả điện tích trong một thời gian nhất định. Từ đó, điện dung:

  • Điều chỉnh thời gian phản hồi: Trong mạch RC hoặc mạch xung, trị số điện dung quyết định độ trễ hoặc tốc độ đáp ứng.
  • Lọc nhiễu tần số: Tụ điện được dùng để lọc nhiễu cao tần bằng cách “cho phép” dòng AC đi qua và chặn DC, giúp mạch ổn định hơn.
  • Ổn định điện áp nguồn: Trong các mạch nguồn, điện dung lớn giúp duy trì điện áp ổn định khi tải thay đổi hoặc khi chuyển mạch.

Ứng dụng thực tế trong thiết bị điện tử

  • Nguồn máy tính – Adapter – UPS: Tụ hóa với trị số lớn dùng để làm phẳng điện áp sau chỉnh lưu.
  • Mạch điều chỉnh tần số – Dao động – Radio: Tụ gốm hoặc tụ mica với trị số nhỏ điều chỉnh tần số dao động, đóng vai trò cực kỳ quan trọng trong việc đồng bộ sóng.
  • Mạch sạc – đèn flash máy ảnh – tụ xung: Tụ được dùng để tích năng lượng rồi xả cực nhanh, tạo ra dòng điện lớn trong thời gian rất ngắn.
  • Cảm ứng điện dung – màn hình cảm ứng – cảm biến tiệm cận: Giá trị điện dung thay đổi khi tay chạm vào bề mặt → tạo tín hiệu điều khiển.

Lợi ích đối với người dùng và hệ thống

  • Tối ưu hóa hiệu suất: Trị số điện dung đúng giúp tiết kiệm năng lượng, giảm thất thoát, tăng tuổi thọ linh kiện.
  • Tăng độ tin cậy hệ thống: Hạn chế nhiễu, giảm xung đột tín hiệu và tăng tính ổn định.
  • Nâng cao độ chính xác: Trong các thiết bị đo lường, tụ điện tham gia điều chỉnh độ chính xác qua mạch lọc và vi điều khiển.

Những hiểu lầm phổ biến về trị số điện dung

Không ít người học và kỹ thuật viên mắc sai lầm trong việc hiểu ý nghĩa và ứng dụng trị số điện dung, dẫn đến các lỗi thiết kế hoặc hiệu suất mạch không như kỳ vọng. Dưới đây là những ngộ nhận thường gặp cần cảnh báo.

Điện dung càng lớn càng tốt

Không đúng! Trị số điện dung lớn không phải lúc nào cũng có lợi. Trong mạch dao động hoặc lọc tần số cao, điện dung lớn có thể làm trễ phản hồi, gây méo tín hiệu. Trong mạch nguồn, tụ quá lớn làm tăng dòng khởi động, có thể gây chập.

Tụ nào cũng thay thế được cho nhau nếu cùng trị số

Không! Hai tụ có cùng trị số điện dung nhưng khác loại (tụ hóa, tụ gốm, tụ mica) sẽ có đặc tính khác nhau:

  • Tụ hóa có độ rò rỉ lớn hơn, dùng cho nguồn
  • Tụ mica chính xác hơn, dùng cho dao động
  • Tụ gốm nhạy với nhiệt độ, dùng để lọc cao tần

Việc thay sai loại có thể dẫn đến nhiễu, tụ rò hoặc cháy mạch.

Tụ điện chỉ hoạt động trong mạch xoay chiều

Chưa đúng! Tụ có thể hoạt động cả ở mạch DC và AC. Tuy nhiên, hành vi khác nhau:

  • Với DC: tích điện đến khi điện áp bằng nguồn, rồi ngừng dẫn dòng.
  • Với AC: liên tục nạp xả → cho dòng xoay chiều đi qua tùy theo dung kháng.

Trị số điện dung không ảnh hưởng đến an toàn mạch

Sai! Trị số quá nhỏ hoặc quá lớn có thể làm mạch hoạt động bất thường hoặc gây nguy hiểm. Ví dụ: tụ lọc nguồn quá nhỏ khiến điện áp đầu ra gợn sóng, gây lỗi thiết bị.

Hiểu đúng ý nghĩa của trị số điện dung là chìa khóa để thiết kế mạch ổn định, hiệu quả và an toàn. Đây không chỉ là thông số đo lường mà còn mang giá trị ứng dụng sâu sắc trong lọc tín hiệu, ổn định điện áp và điều chỉnh thời gian mạch. Nếu bạn đang học, thiết kế hay sửa chữa điện tử, việc nắm rõ trị số điện dung sẽ giúp tránh lỗi sai phổ biến và tối ưu hiệu suất. Hãy tiếp tục mở rộng hiểu biết về các linh kiện điện tử khác để hoàn thiện tư duy hệ thống.

Hỏi đáp về ý nghĩa của trị số điện dung là

Trị số điện dung quyết định khả năng tích điện thế nào?

Trị số điện dung càng lớn, tụ điện càng có khả năng tích nhiều điện tích tại cùng một mức điện áp. Điều này giúp mạch hoạt động ổn định hơn, đặc biệt trong các ứng dụng lưu trữ năng lượng hoặc lọc nguồn.

Trị số điện dung ảnh hưởng gì đến hiệu suất lọc nhiễu?

Trị số điện dung quyết định khả năng loại bỏ nhiễu ở từng dải tần. Tụ điện có điện dung lớn lọc nhiễu thấp tần hiệu quả, còn tụ nhỏ (pF, nF) lọc tốt nhiễu cao tần – lý do nhiều mạch lọc dùng kết hợp nhiều tụ khác nhau.

Trị số điện dung có thay đổi khi tăng điện áp hoặc dòng không?

Trong điều kiện bình thường, trị số điện dung không thay đổi theo điện áp hoặc dòng điện. Tuy nhiên, một số vật liệu điện môi có thể khiến điện dung bị biến thiên khi điện áp quá cao hoặc nhiệt độ thay đổi mạnh.

Có thể tự đo trị số điện dung bằng đồng hồ vạn năng không?

Chỉ một số loại đồng hồ vạn năng có chức năng đo điện dung (ký hiệu “C”). Nếu không có, cần dùng LCR meter chuyên dụng để đảm bảo đo chính xác, đặc biệt với tụ có trị số nhỏ hoặc yêu cầu sai số thấp.
