Điện trở 10 ohm màu gì? bảng mã màu và cách đọc chính xác

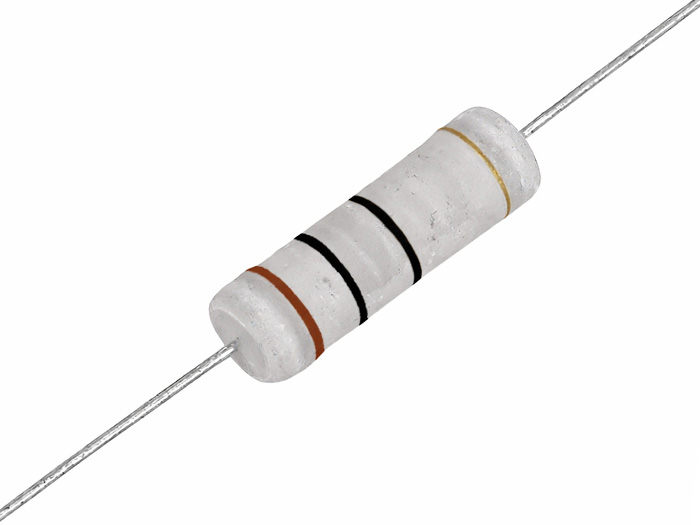

Điện trở 10 ohm có màu gì?

Điện trở 10 ohm (10Ω) là một trong những giá trị rất phổ biến trong điện tử cơ bản, thường gặp ở mạch hạn dòng LED, mạch nguồn và mạch đo dòng. Với người mới học, câu hỏi thường gặp nhất là điện trở 10 ohm màu gì để có thể nhận biết nhanh bằng mắt mà không cần dùng đồng hồ đo.

Về chuẩn mã màu, giá trị 10Ω thường xuất hiện ở hai dạng thông dụng là 4 vạch và 5 vạch, tùy theo độ chính xác của linh kiện.

Mã màu 4 vạch phổ biến

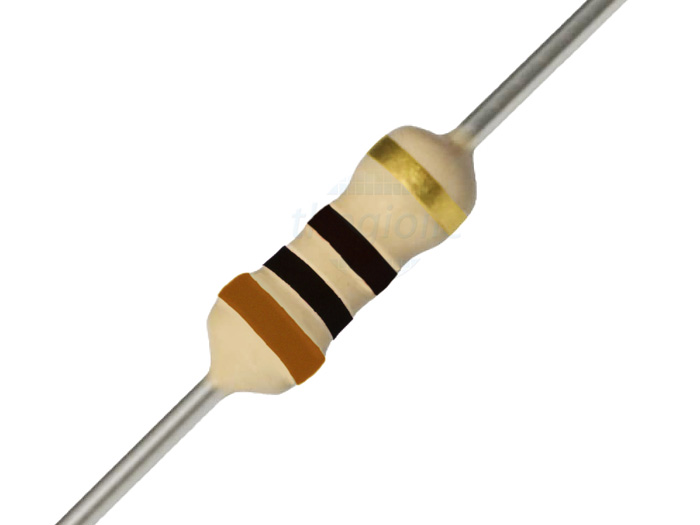

Ở loại 4 vạch, điện trở 10 ohm có mã màu chuẩn là:

• Nâu: số 1
• Đen: số 0
• Đen: hệ số nhân ×1
• Vàng: sai số ±5%

Cách đọc:

• Hai vạch đầu tạo thành số 10
• Vạch thứ ba nhân với 1
• Kết quả cuối cùng là 10Ω

Đây là loại phổ biến nhất trong các bộ kit học điện tử, breadboard và mạch Arduino cơ bản vì dễ nhận biết, chi phí thấp và phù hợp mục đích học tập.

Mã màu 5 vạch chính xác cao

Ở loại điện trở 5 vạch, giá trị 10Ω thường có màu:

• Nâu: số 1
• Đen: số 0
• Đen: số 0
• Vàng: hệ số nhân ×0.1
• Nâu: sai số ±1%

Cách tính:

• Ba vạch đầu là 100
• Nhân với 0.1
• Giá trị cuối là 10Ω

Loại này thường dùng trong các mạch yêu cầu độ chính xác tốt hơn như mạch cảm biến, mạch đo dòng hoặc thiết bị điện tử ổn định cao.

Cách đọc điện trở 10 ohm đúng chuẩn

Biết màu chưa đủ, người học còn cần hiểu cách đọc điện trở 10 ohm đúng chuẩn để tránh nhầm sang 1Ω, 100Ω hoặc 1kΩ.

Xác định chiều đọc vạch màu

Nguyên tắc đầu tiên là phải xác định đúng chiều đọc.

Cách nhận biết:

• Vạch sai số thường nằm tách xa hơn
• Màu sai số phổ biến là vàng, bạc, nâu
• Luôn đọc từ đầu đối diện vạch sai số

Ví dụ với điện trở Nâu – Đen – Đen – Vàng, phải đọc từ phía nâu trước, không đọc ngược từ vàng.

Nếu đọc ngược, bạn sẽ suy ra giá trị hoàn toàn sai, dẫn đến chọn linh kiện không phù hợp cho mạch.

Quy đổi số và hệ số nhân

Sau khi xác định đúng chiều, hãy quy đổi theo công thức:

Giá trị = số cơ bản × hệ số nhân

Với điện trở 10Ω 4 vạch:

• Số cơ bản = 10
• Hệ số nhân = ×1
• Giá trị = 10Ω

Mẹo học nhanh cho người mới:

• Nâu = 1
• Đen = 0
• Đen nhân = ×1
• Nhìn thấy cụm Nâu – Đen – Đen gần như chắc chắn là 10Ω

Điểm quan trọng trong chuẩn SEO trải nghiệm người đọc là giúp người dùng có thể tra nhanh – nhớ lâu – áp dụng ngay khi cầm linh kiện thực tế.

Bảng mã màu điện trở cần nhớ

Để đọc nhanh giá trị điện trở 10 ohm màu gì, người học nên nắm nhóm màu xuất hiện trực tiếp trên linh kiện thay vì chỉ nhớ công thức. Khi quen với bảng mã màu, bạn có thể nhận biết giá trị chỉ trong vài giây mà không cần đồng hồ đo.

Ý nghĩa màu nâu đen đen

Tổ hợp màu Nâu – Đen – Đen là phần cốt lõi quyết định giá trị 10Ω ở điện trở 4 vạch.

Cách hiểu đơn giản:

• Nâu = 1
• Đen = 0
• Đen = nhân ×1

Ghép lại:

• Hai số đầu: 10
• Nhân ×1
• Kết quả: 10Ω

Đây là nhóm màu rất quan trọng trong điện tử nhập môn vì xuất hiện nhiều ở:

• mạch hạn dòng LED công suất thấp
• điện trở shunt đo dòng nhỏ
• mạch lọc nguồn
• mạch bảo vệ chân tín hiệu

Khi luyện mắt thường xuyên, chỉ cần nhìn thấy nâu – đen – đen là bạn gần như xác định ngay đó là điện trở 10 ohm.

Sai số vàng bạc khác nhau gì

Ngoài ba vạch đầu, vạch cuối cho biết mức sai số thực tế của điện trở.

Hai màu thường gặp:

• Vàng = ±5%
• Bạc = ±10%

Với điện trở 10Ω:

• sai số vàng → giá trị thực có thể từ 9.5Ω đến 10.5Ω
• sai số bạc → dao động từ 9Ω đến 11Ω

Đối với người học, hiểu sai số giúp tránh nhầm tưởng điện trở bị lỗi khi đo thấy không đúng chính xác 10.00Ω.

Trong thực tế, điện trở dùng cho học tập và mạch dân dụng thường dùng loại vạch vàng ±5% vì phổ biến và đủ ổn định.

Cách kiểm tra có đúng 10 ohm không

Trong một số trường hợp màu bị cháy nhẹ, phai màu hoặc khó phân biệt giữa nâu và đen, cách tốt nhất là kiểm tra lại bằng thiết bị đo.

Đo bằng đồng hồ vạn năng

Đây là cách xác minh nhanh và chính xác nhất.

Các bước thực hiện:

• Chuyển đồng hồ sang thang Ω
• Chạm hai que đo vào hai đầu điện trở
• Quan sát giá trị hiển thị

Nếu linh kiện tốt, kết quả thường nằm trong khoảng:

• 9.5–10.5Ω với sai số 5%
• 9–11Ω với sai số 10%

Lưu ý khi học thực hành:

• nên nhấc một chân điện trở khỏi mạch trước khi đo
• tránh đo trực tiếp khi linh kiện đang gắn song song với phần tử khác
• không cầm tay trực tiếp vào cả hai đầu kim loại khi đo điện trở thấp

So sánh với bảng màu chuẩn IEC

Sau khi đo, hãy đối chiếu lại với bảng màu để hình thành phản xạ nhớ màu.

Với 10Ω chuẩn:

• 4 vạch: Nâu – Đen – Đen – Vàng
• 5 vạch: Nâu – Đen – Đen – Vàng – Nâu

Phương pháp học hiệu quả cho Learner:

• nhìn màu
• tự tính giá trị
• đo kiểm tra lại
• lặp lại với nhiều linh kiện khác

Cách học này giúp ghi nhớ bảng mã màu điện trở nhanh hơn rất nhiều so với học lý thuyết đơn thuần.

Những lỗi thường gặp khi đọc màu

Khi tra cứu điện trở 10 ohm màu gì, người mới thường không sai ở công thức mà sai ở bước quan sát thực tế. Chỉ cần nhầm một vạch màu hoặc đọc sai chiều, kết quả có thể lệch hoàn toàn sang giá trị khác.

Nhầm đen với nâu

Đây là lỗi phổ biến nhất khi học bảng mã màu điện trở.

Nguyên nhân thường gặp:

• điện trở cũ bị ám bụi hoặc cháy nhẹ
• ánh sáng yếu làm màu nâu nhìn gần giống đen
• linh kiện kích thước nhỏ khiến vạch màu khó phân biệt
• mắt chưa quen với tông màu điện tử thực tế

Ví dụ:

• Nâu – Đen – Đen = 10Ω
• Đen – Đen – Đen = 0Ω hoặc linh kiện đặc biệt

Chỉ cần nhầm vạch đầu tiên, giá trị điện trở sẽ thay đổi hoàn toàn, dễ gây lỗi khi lắp mạch LED hoặc nguồn.

Mẹo tránh nhầm:

• soi dưới ánh sáng trắng
• đặt cạnh điện trở khác để so màu
• dùng đồng hồ đo xác minh nếu nghi ngờ
• ưu tiên linh kiện còn mới, màu rõ nét

Đọc ngược chiều sai kết quả

Sai lầm thứ hai là đọc từ phía vạch sai số.

Ví dụ điện trở:

• Nâu – Đen – Đen – Vàng

Nếu đọc đúng:

• 10 × 1 = 10Ω

Nếu đọc ngược từ vàng:

• kết quả sẽ trở thành một giá trị vô nghĩa hoặc rất khác thực tế

Đây là lỗi người mới gặp rất nhiều khi học thực hành breadboard.

Nguyên tắc nhớ nhanh:

• vạch vàng, bạc, nâu sai số luôn ở cuối
• đọc từ đầu đối diện
• khoảng cách vạch cuối thường xa hơn rõ rệt

Ứng dụng của điện trở 10 ohm

Không chỉ để học bảng màu, điện trở 10Ω còn xuất hiện trong rất nhiều ứng dụng thực tế, giúp người học hiểu rõ vì sao cần nhớ giá trị này.

Hạn dòng LED và bảo vệ mạch

Trong các mạch nguồn thấp áp hoặc mạch test LED công suất, điện trở 10Ω thường dùng để:

• hạn dòng khởi động
• giảm dòng xung ban đầu
• bảo vệ transistor hoặc MOSFET
• giảm dòng nạp tụ

Ở các mạch thực hành, đây là giá trị dễ gặp vì vừa đủ thấp để kiểm soát dòng, vừa không làm sụt áp quá lớn.

Người học khi nhìn thấy điện trở nâu – đen – đen – vàng trong mạch LED có thể suy đoán nhanh chức năng là hạn dòng hoặc bảo vệ.

Dùng trong đo dòng và cảm biến

Một ứng dụng quan trọng khác là dùng làm điện trở shunt để đo dòng.

Nguyên lý:

• mắc nối tiếp với tải
• đo sụt áp hai đầu điện trở
• áp dụng định luật Ohm để suy ra dòng điện

Ví dụ:

• dòng 100mA qua điện trở 10Ω
• điện áp rơi = 1V

Nhờ giá trị thấp và dễ tính toán, 10Ω rất phù hợp cho:

• mạch cảm biến dòng
• mạch Arduino đo tải
• mạch giám sát pin
• mạch nguồn DC học tập

Điều này giúp từ khóa điện trở 10 ohm màu gì không chỉ dừng ở việc tra màu mà còn mở rộng sang khả năng ứng dụng thực tế trong điện tử.

Điện trở 10 ohm là giá trị cơ bản nhưng xuất hiện rất nhiều trong học tập và ứng dụng mạch điện thực tế. Khi nhớ đúng cụm màu Nâu – Đen – Đen, bạn sẽ tra linh kiện nhanh hơn, giảm sai sót khi lắp mạch và nâng tốc độ đọc mã màu điện trở đáng kể.
