Tiêu chuẩn điện trở tiếp địa bao nhiêu ohm là chuẩn an toàn?

Điện trở tiếp địa bao nhiêu ohm là đạt?

Không có một mức điện trở tiếp địa cố định cho mọi hệ thống. Giá trị đạt chuẩn phải được xác định theo mục đích sử dụng, cấp độ an toàn và tiêu chuẩn kỹ thuật áp dụng tại công trình.

Mức 10 ohm cho chống sét dân dụng

Đối với nhà ở, nhà xưởng, văn phòng và công trình dân dụng có hệ thống kim thu sét, ngưỡng phổ biến là R ≤ 10Ω. Mức này giúp dòng sét thoát xuống đất nhanh, hạn chế tăng áp bước và giảm nguy cơ lan truyền vào thiết bị.

Mức 4 ohm cho an toàn điện

Với hệ thống nối đất bảo vệ cho tủ điện, vỏ máy công nghiệp và điện hạ thế, ngưỡng an toàn thường áp dụng là R ≤ 4Ω. Đây là mức giúp CB chống rò và thiết bị bảo vệ tác động chính xác khi có sự cố.

Mức 1 ohm cho hệ thống đặc biệt

Các hệ thống như server, data center, BTS, PLC, SCADA hoặc thiết bị y tế thường yêu cầu R ≤ 1Ω để giảm nhiễu, ổn định điện áp tham chiếu và tăng hiệu quả bảo vệ SPD.

Tiêu chuẩn TCVN nào đang áp dụng?

Việc đánh giá đúng ngưỡng ohm cần bám vào đúng tiêu chuẩn kỹ thuật theo từng loại hệ thống, tránh áp dụng một con số chung cho mọi công trình.

TCVN 4756 cho nối đất bảo vệ

Áp dụng cho hệ thống nối đất an toàn điện, tủ điện, máy móc và điện hạ thế trong nhà xưởng. Ngưỡng thực hành phổ biến là ≤ 4Ω.

TCVN 9385 cho chống sét công trình

Áp dụng cho kim thu sét, cáp thoát sét, cọc chống sét và vòng tiếp địa móng. Mức chuẩn phổ biến khi nghiệm thu là ≤ 10Ω.

IEC 62305 trong dự án quốc tế

Các dự án FDI, data center hoặc nhà máy tiêu chuẩn quốc tế thường áp dụng song song IEC và TCVN, với ngưỡng phổ biến từ 1Ω đến 4Ω.

Những yếu tố công trình làm thay đổi tiêu chuẩn ohm

Trong thực tế thi công, cùng một cấu hình cọc nhưng mỗi công trình có thể cho kết quả khác nhau. Nguyên nhân nằm ở loại công trình, môi trường lắp đặt và mức độ nhạy của tải điện.

Ảnh hưởng của loại công trình

Mỗi loại công trình có ngưỡng mục tiêu khác nhau:

• nhà ở dân dụng: ≤ 10Ω
• nhà xưởng sản xuất: ≤ 4Ω
• bệnh viện, phòng lab: ≤ 1Ω
• data center: càng thấp càng tốt
• trạm BTS: ưu tiên chống nhiễu xung

Điều này cho thấy tiêu chuẩn không chỉ phụ thuộc hồ sơ mà còn phụ thuộc yêu cầu vận hành thực tế.

Ảnh hưởng của môi trường lắp đặt

Các môi trường như đất đá, khu san lấp, nền bê tông dày, mái kỹ thuật hoặc ven biển nhiễm mặn thường khiến trị số tăng nhanh. Cần dự phòng cọc sâu hơn hoặc vật liệu giảm điện trở đất ngay từ đầu.

Ảnh hưởng của tải điện tử nhạy cảm

Biến tần, PLC, server, thiết bị đo lường và hệ thống tự động hóa thường yêu cầu mức ohm thấp hơn chuẩn dân dụng để giảm nhiễu và tối ưu SPD.

Sai lầm thường gặp khi đánh giá điện trở tiếp địa đạt chuẩn

Nhiều hệ thống vẫn xảy ra lỗi dù hồ sơ đo đạt chuẩn vì đánh giá chưa đúng bản chất vận hành.

Chỉ nhìn vào một lần đo duy nhất

Một lần đo khi đất ẩm chưa phản ánh hiệu quả dài hạn. Nên đo nhiều lần, đối chiếu mùa mưa và mùa khô để có dữ liệu tin cậy hơn.

Không đối chiếu theo đúng mục đích hệ thống

Dùng ngưỡng 10Ω cho server hoặc hệ y tế là sai thực tế. Mỗi hệ thống cần đánh giá theo đúng mục tiêu bảo vệ của nó.

Bỏ qua tình trạng mối nối ngầm

Mối hàn hóa nhiệt kém, cáp đồng oxy hóa hoặc đứt vòng tiếp địa ngầm là nguyên nhân khiến trị số tăng mạnh sau thời gian vận hành.

Cách đo điện trở tiếp địa đúng quy trình

Để kết quả phản ánh đúng chất lượng hệ thống, kỹ thuật viên cần đảm bảo đúng thiết bị, đúng khoảng cách cọc và đúng điều kiện đo.

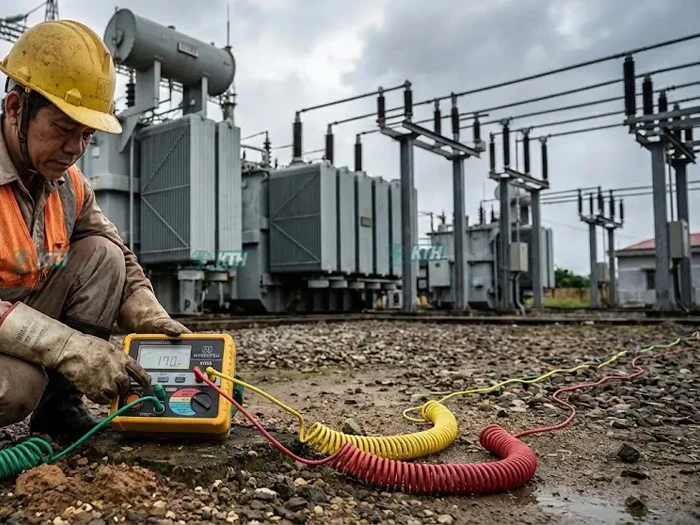

Phương pháp đo 3 cực thực địa

Đây là phương pháp phổ biến nhất cho cọc tiếp địa, PE tủ điện và lưới tiếp địa nhà xưởng. Quy trình gồm tách hệ cần đo, đóng 2 cọc phụ, kết nối đúng cổng và đo nhiều lần lấy trị số ổn định.

Khoảng cách cọc đo chuẩn kỹ thuật

Cọc dòng nên cách cọc chính 20–50m, cọc áp đặt tại vị trí 62% khoảng cách để tránh vùng điện trường chồng lấn gây thấp giả.

Điều kiện thời tiết ảnh hưởng kết quả

Đất ẩm sau mưa thường cho trị số thấp hơn mùa khô. Nên ưu tiên đo vào điều kiện độ ẩm trung bình hoặc thời điểm bất lợi để sát thực tế vận hành.

Khi nào kết quả đo bị sai lệch?

Sai số thường đến từ nền đất, vị trí cọc phụ hoặc nhiễu điện từ hệ thống đang vận hành.

Ảnh hưởng điện trở suất đất

Đất sét ẩm cho trị số thấp, trong khi đất đá, đất cát hoặc nền san lấp cho trị số cao và biến động mạnh.

Sai vị trí đóng cọc phụ

Đóng cọc quá gần, gần móng kim loại hoặc gần lưới tiếp địa khác có thể làm kết quả lệch đáng kể.

Nhiễu từ hệ thống đang mang tải

Biến tần, motor lớn hoặc busway đang hoạt động có thể khiến máy đo dao động liên tục và không ổn định.

Cách giảm điện trở tiếp địa khi vượt chuẩn

Khi vượt ngưỡng, cần xử lý theo hướng tăng diện tích tiếp xúc đất hoặc cải thiện điện trở suất vùng chôn cọc.

Tăng số lượng cọc tiếp địa

Bổ sung thêm cọc theo hàng hoặc tam giác, liên kết bằng cáp đồng trần để giảm nhanh trị số.

Liên kết lưới tiếp địa vòng kín

Giải pháp phù hợp cho nhà xưởng, trạm điện và hệ thống chống sét diện rộng khi cần đạt ngưỡng thấp ổn định lâu dài.

Dùng hóa chất giảm điện trở đất

Áp dụng cho nền đá, đất cát hoặc khu vực thiếu diện tích đóng cọc, giúp giảm ohm nhanh để phục vụ nghiệm thu.

Checklist nghiệm thu cho kỹ thuật hiện trường

Sau khi xử lý đạt chuẩn, cần bám sát checklist để tránh lỗi hồ sơ và đảm bảo nghiệm thu thuận lợi.

Ngưỡng đạt theo từng hệ thống

• chống sét dân dụng: ≤ 10Ω
• tủ điện và PE: ≤ 4Ω
• server / viễn thông: ≤ 1Ω
• trạm biến áp: theo thiết kế

Hồ sơ đo và biên bản cần có

Bao gồm biên bản đo, model máy, ngày hiệu chuẩn, sơ đồ vị trí cọc, điều kiện thời tiết và ảnh hiện trường.

Chu kỳ kiểm tra định kỳ khuyến nghị

Nên đo lại 6–12 tháng/lần, riêng server, BTS hoặc khu vực rủi ro cao nên kiểm tra 3–6 tháng/lần.

Việc kiểm soát đúng tiêu chuẩn đo điện trở tiếp địa không chỉ giúp công trình đạt yêu cầu kỹ thuật mà còn đảm bảo an toàn vận hành lâu dài cho thiết bị và con người. Kỹ thuật hiện trường cần kết hợp đúng tiêu chuẩn, đúng phương pháp đo và đúng chu kỳ kiểm tra để duy trì hệ thống luôn trong ngưỡng an toàn.
