Cách đo điện trở cách điện bằng megaohm: quy trình và lưu ý

Khi nào cần đo điện trở cách điện?

Đo điện trở cách điện bằng megaohm là bước kiểm tra bắt buộc trong bảo trì điện nhằm đánh giá tình trạng lớp cách điện giữa dây dẫn với đất, giữa các pha hoặc giữa cuộn dây với vỏ thiết bị. Với nhóm người đọc là Practitioner, mục tiêu không chỉ là “biết đo”, mà phải biết đo đúng thời điểm để phát hiện sớm nguy cơ rò điện, chạm đất và suy giảm cách điện.

Các tình huống bảo trì và nghiệm thu

Các thời điểm nên thực hiện phép đo gồm:

• Trước khi đóng điện lần đầu: áp dụng cho cáp mới lắp đặt, motor mới quấn hoặc tủ điện mới nghiệm thu
• Sau thời gian ngừng vận hành dài ngày: thiết bị dễ hút ẩm làm giảm trị số megaohm
• Sau bảo trì, vệ sinh hoặc sửa chữa: xác nhận không phát sinh rò điện trong quá trình thao tác
• Kiểm tra định kỳ: theo kế hoạch PM cho motor, máy biến áp, MCC, cáp lực
• Sau sự cố chạm chập hoặc nước xâm nhập: đánh giá mức độ suy giảm cách điện trước khi tái vận hành

Đây là bước giúp kỹ thuật viên quyết định thiết bị có đủ điều kiện đóng điện hay cần sấy khô, vệ sinh hoặc sửa chữa tiếp.

Thiết bị thường áp dụng phép đo

Phép đo megaohm thường dùng cho các nhóm thiết bị:

• motor 1 pha, 3 pha
• cáp lực hạ thế và trung thế
• máy biến áp
• thanh cái tủ điện
• contactor, breaker, relay
• điện trở sấy và dây gia nhiệt
• hệ thống điện năng lượng mặt trời DC

Thực tế tại hiện trường, hai nhóm phổ biến nhất là motor và cáp điện, vì đây là nơi lớp cách điện xuống cấp nhanh do nhiệt, rung động và độ ẩm.

Chuẩn bị thiết bị và điều kiện đo

Khâu chuẩn bị quyết định trực tiếp đến độ chính xác của kết quả. Một phép đo đúng chuẩn SEO cho người đọc thực hành phải trả lời được: chọn điện áp thử nào, cô lập ra sao, và làm gì trước khi chạm que đo vào thiết bị.

Chọn mức điện áp thử phù hợp

Cần chọn điện áp DC thử phù hợp với cấp điện áp làm việc của thiết bị:

• 250VDC: mạch điều khiển, tín hiệu, PLC I/O
• 500VDC: motor dưới 1kV, cáp hạ thế 220/380V
• 1000VDC: motor lớn, cáp 0.6/1kV, tủ phân phối
• 2500VDC trở lên: cáp trung thế, máy biến áp công suất lớn

Nguyên tắc thực hành:

• thiết bị điện áp thấp → dùng mức thử thấp phù hợp
• không chọn điện áp thử quá cao vì có thể làm tổn thương lớp cách điện đã lão hóa
• ưu tiên theo khuyến nghị nameplate hoặc quy trình PM nội bộ

Cách cô lập tải và xả điện an toàn

Trước khi đo phải thực hiện đúng checklist an toàn:

• Ngắt hoàn toàn nguồn điện
• Lockout/Tagout nếu trong môi trường công nghiệp
• Tách tải khỏi biến tần, PLC, UPS, SPD và bo điện tử
• Ngắt dây nối với tụ bù hoặc tụ lọc
• Kiểm tra mất điện bằng đồng hồ đo điện áp
• Nối đất xả điện tích dư trước khi thao tác

Điểm cực kỳ quan trọng là không đo trực tiếp qua thiết bị điện tử, vì điện áp DC từ máy megaohm có thể phá hỏng IGBT, module inverter, cảm biến hoặc board điều khiển.

Quy trình đo bằng megaohm từng bước

Đây là phần cốt lõi của chủ đề cách đo điện trở cách điện bằng megaohm, vì người thực hành cần một quy trình đủ ngắn gọn để thao tác nhanh nhưng vẫn đúng kỹ thuật. Trình tự dưới đây phù hợp cho motor, cáp điện, thanh cái và đa số thiết bị điện công nghiệp.

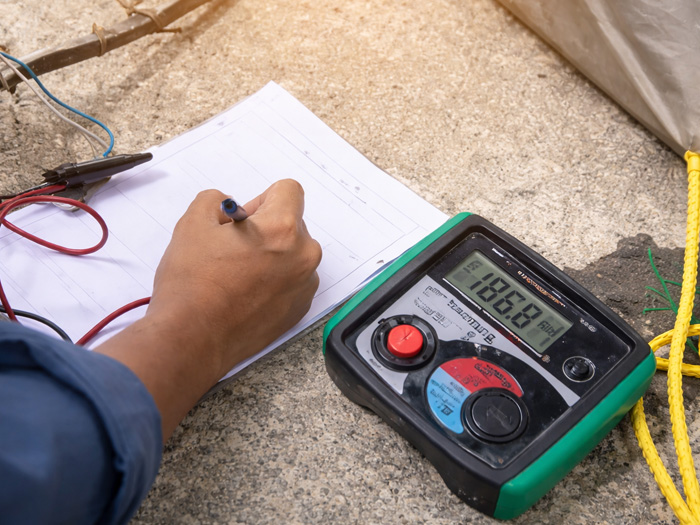

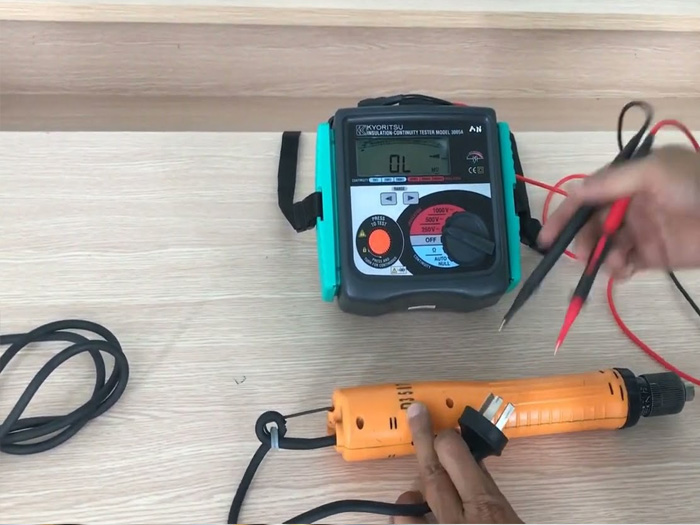

Kết nối que đo đúng điểm kiểm tra

Thực hiện theo đúng thứ tự sau:

Bước 1: Cô lập thiết bị khỏi nguồn và tải

Đảm bảo CB đã OFF, tháo dây ra khỏi biến tần, contactor hoặc tải liên quan.

Bước 2: Xác định điểm đo

Tùy mục đích kiểm tra:

• đo pha với đất: que đỏ vào dây pha, que đen vào mass hoặc vỏ máy
• đo pha với pha: đặt hai que vào hai đầu dây cần kiểm tra
• đo cuộn dây với vỏ motor: que đỏ vào U/V/W, que đen vào thân motor

Bước 3: Chọn thang điện áp thử

Chọn 500VDC cho motor và cáp hạ thế là phổ biến nhất.

Bước 4: Nhấn nút TEST

Giữ ổn định trong suốt thời gian đo, không thay đổi vị trí que để tránh nhiễu số.

Với motor 3 pha, nên đo lần lượt:

• U – mass
• V – mass
• W – mass
• U – V
• V – W
• W – U

Cách này giúp phát hiện chính xác cuộn dây nào đang suy giảm cách điện.

Thời gian giữ phép đo chuẩn

Để kết quả có giá trị đánh giá thực tế, thời gian giữ phép đo nên theo chuẩn thao tác:

• Đo nhanh hiện trường: 10–15 giây
• Đo chuẩn bảo trì: 60 giây
• Đo chuyên sâu PI: 1 phút và 10 phút

Trong đa số ca bảo trì, giá trị tại mốc 60 giây là đủ để ra quyết định vận hành.

Cách đọc và đánh giá kết quả

Đo đúng nhưng đọc sai kết quả vẫn dẫn đến quyết định sai. Vì vậy phần này tập trung vào ngưỡng chấp nhận thực tế tại hiện trường, đúng nhu cầu của nhóm Practitioner.

Ngưỡng megaohm theo loại thiết bị

Ngưỡng tham khảo nhanh:

• < 1 MΩ: không đạt, không nên đóng điện
• 1–5 MΩ: cần theo dõi, chỉ dùng cho tải nhỏ hoặc thiết bị cũ
• > 5 MΩ: đạt mức vận hành cơ bản
• > 100 MΩ: cách điện rất tốt
• GΩ: thiết bị mới hoặc đã được sấy khô tốt

Điều quan trọng là so sánh với lịch sử đo trước đó, vì xu hướng giảm dần mới là dấu hiệu cảnh báo sớm đáng tin cậy nhất.

Ảnh hưởng của nhiệt độ và độ ẩm

Hai yếu tố làm sai lệch kết quả nhiều nhất là nhiệt độ và hơi ẩm.

• Nhiệt độ cao: điện trở cách điện giảm
• Môi trường ẩm: trị số megaohm tụt nhanh
• Thiết bị vừa ngừng chạy: cuộn dây còn nóng nên số đo thấp hơn bình thường
• Sau vệ sinh bằng khí nén hoặc hóa chất: hơi nước tồn dư gây sai số

Kinh nghiệm thực hành:

• đo sau khi thiết bị nghỉ đủ nguội
• tránh đo ngay khi độ ẩm môi trường quá cao
• nếu số đo thấp bất thường, cần sấy motor hoặc đầu cáp rồi đo lại

Những lỗi thường gặp khi đo

Trong thực tế bảo trì, sai số thường không đến từ máy megaohm mà đến từ quy trình thao tác chưa chuẩn.

Sai điện áp thử gây sai số

Chọn sai điện áp thử là lỗi thường gặp nhất:

• dùng 250VDC cho cáp lực hoặc motor 380V khiến kết quả cao giả
• dùng 1000VDC cho mạch điều khiển hoặc board điện tử có thể gây hỏng linh kiện
• dùng điện áp quá cao với thiết bị cũ làm lớp cách điện yếu bị đánh thủng

Không xả điện sau phép đo

Sau khi nhấn TEST, cuộn dây motor, cáp dài hoặc tụ phân bố trong hệ thống vẫn giữ điện tích DC dư.

Cách xử lý đúng:

• giữ que đen nối mass
• dùng dây nối đất xả ít nhất 5–10 giây
• với cáp dài hoặc motor lớn nên xả lâu hơn
• chỉ đấu nối lại khi điện áp dư về mức an toàn

Lưu ý an toàn để tránh hỏng thiết bị

Không đo khi còn nguồn

Checklist bắt buộc:

• CB OFF hoàn toàn
• cô lập hai đầu nguồn nếu là cáp
• xác nhận mất điện bằng đồng hồ volt
• Lockout/Tagout trong khu vực sản xuất
• treo biển cảnh báo đang kiểm tra

Bảo vệ người và thiết bị điện tử

Cần tháo rời hoặc cô lập trước các thành phần nhạy cảm:

• biến tần
• soft starter
• PLC
• module I/O
• cảm biến analog
• SPD chống sét
• UPS
• bộ nguồn switching

Ứng dụng thực tế cho motor và cáp

Quy trình đo motor 3 pha

• tháo dây U/V/W khỏi contactor hoặc biến tần
• đo U – mass
• đo V – mass
• đo W – mass
• đo U – V
• đo V – W
• đo W – U
• ghi lại từng giá trị

Quy trình đo cáp lực hạ thế

• cô lập hai đầu cáp
• đo từng pha với PE
• đo pha với pha
• đo toàn bộ bó pha với đất
• giữ TEST 60 giây
• xả điện kỹ sau khi đo

Checklist thao tác nhanh tại hiện trường

Checklist trước khi đo

• ngắt nguồn hoàn toàn
• xác nhận mất điện
• tháo thiết bị điện tử liên quan
• chọn đúng điện áp thử
• kiểm tra đầu que đo
• làm sạch đầu cáp hoặc terminal
• chuẩn bị biểu mẫu ghi kết quả

Checklist sau khi hoàn tất

• xả điện tích dư
• đấu nối lại đúng sơ đồ
• siết terminal đúng lực
• xác nhận không bỏ sót dây PE
• lưu kết quả vào hồ sơ PM
• so sánh với lịch sử đo cũ
• đánh giá xu hướng suy giảm

Trong thực tế, giá trị đo không chỉ phản ánh tình trạng lớp cách điện hiện tại mà còn cho thấy mức độ ảnh hưởng của nhiệt độ, độ ẩm và tuổi thọ thiết bị. Vì vậy, kỹ thuật viên cần kết hợp số đo tức thời với dữ liệu bảo trì định kỳ để đưa ra đánh giá chính xác hơn.
