Điện trở vàng tím nâu là bao nhiêu ohm?

Điện trở vàng tím nâu là mã màu xuất hiện rất phổ biến trong các mạch điện tử cơ bản. Chỉ cần hiểu đúng ý nghĩa từng vạch màu, bạn có thể xác định nhanh giá trị điện trở, đo kiểm chính xác và sử dụng linh kiện đúng mục đích trong thực tế.

Điện trở vàng tím nâu là 470Ω

Công thức tính nhanh giá trị điện trở

Điện trở vàng tím nâu có giá trị 470Ω theo quy ước mã màu điện trở quốc tế.

Cách tính rất đơn giản:

• Vàng = 4
• Tím = 7
• Nâu = ×10

Lấy hai chữ số đầu là 47, sau đó nhân với hệ số nhân 10:

47 × 10 = 470Ω

Đây là một trong những giá trị điện trở xuất hiện nhiều trong các mạch điện tử cơ bản, đặc biệt là mạch LED, Arduino và transistor.

Đoạn trích nổi bật:

Điện trở vàng tím nâu = 470Ω. Trong đó vàng = 4, tím = 7 và nâu = hệ số nhân ×10. Công thức tính là 47 × 10 = 470Ω.

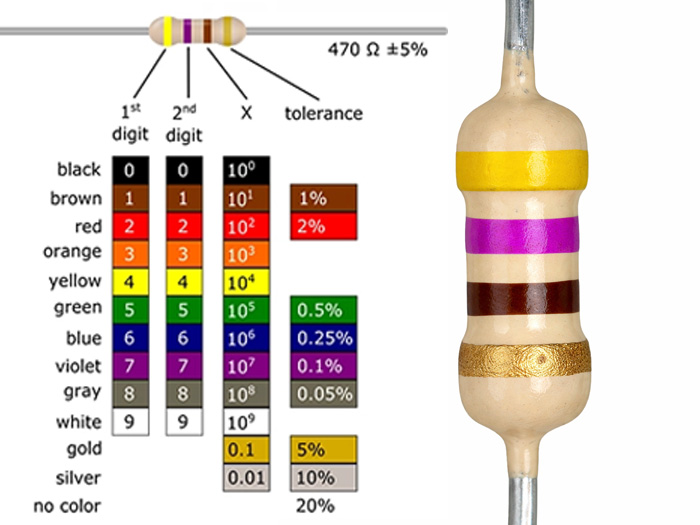

Bảng giải mã vàng tím nâu chi tiết

Để hiểu rõ hơn cách đọc, hãy tách từng vạch màu trên thân điện trở:

Khi ghép lại:

• Hai số đầu: 47
• Hệ số nhân: ×10
• Kết quả: 470Ω

Nguyên tắc này áp dụng cho hầu hết điện trở 3 vạch và 4 vạch phổ biến trên thị trường.

Người mới học nên ghi nhớ dãy màu cơ bản:

Đen → Nâu → Đỏ → Cam → Vàng → Lục → Lam → Tím → Xám → Trắng

Tương ứng:

0 → 1 → 2 → 3 → 4 → 5 → 6 → 7 → 8 → 9

Điện trở vàng tím nâu vàng kim là gì?

Nhiều điện trở thực tế có thêm một vạch màu vàng kim ở cuối.

Ví dụ:

Vàng – Tím – Nâu – Vàng kim

Giá trị điện trở vẫn là 470Ω, nhưng có thêm thông tin về dung sai.

Trong trường hợp này:

• Vàng = 4
• Tím = 7
• Nâu = ×10
• Vàng kim = ±5%

Kết quả:

470Ω ±5%

Điều này có nghĩa điện trở thực tế được phép dao động trong khoảng cho phép của nhà sản xuất mà vẫn đạt tiêu chuẩn kỹ thuật.

Cách đọc điện trở vàng tím nâu chính xác

Ý nghĩa từng vạch màu trên điện trở

Mỗi vạch màu trên điện trở đều mang một ý nghĩa riêng.

Đối với điện trở vàng tím nâu:

• Vạch thứ nhất biểu thị chữ số đầu tiên.
• Vạch thứ hai biểu thị chữ số thứ hai.
• Vạch thứ ba biểu thị hệ số nhân.
• Vạch thứ tư (nếu có) biểu thị dung sai.

Cụ thể:

• Vàng = 4
• Tím = 7
• Nâu = ×10

Nhờ quy tắc này, người dùng có thể đọc nhanh giá trị điện trở mà không cần dùng đồng hồ đo.

Đây là kỹ năng cơ bản nhưng rất quan trọng khi sửa chữa hoặc lắp ráp mạch điện tử.

Cách xác định chiều đọc đúng

Một trong những lỗi phổ biến nhất của người mới là đọc sai chiều điện trở.

Để xác định chiều đọc đúng, hãy quan sát các đặc điểm sau:

• Vạch vàng kim hoặc bạc thường nằm ở cuối.
• Khoảng cách giữa vạch cuối với mép điện trở thường lớn hơn.
• Vàng kim và bạc không bao giờ là vạch số đầu tiên.

Ví dụ với điện trở:

Vàng – Tím – Nâu – Vàng kim

Chiều đọc đúng là:

Vàng → Tím → Nâu → Vàng kim

Nếu đọc ngược lại, kết quả sẽ không còn đúng theo tiêu chuẩn mã màu điện trở.

Phân biệt điện trở 3 vạch và 4 vạch

Người học điện tử cần phân biệt rõ hai loại điện trở phổ biến này.

Điện trở 3 vạch gồm:

• Hai chữ số giá trị.
• Một hệ số nhân.

Ví dụ:

Vàng – Tím – Nâu

= 470Ω

Điện trở 4 vạch gồm:

• Hai chữ số giá trị.
• Một hệ số nhân.
• Một vạch dung sai.

Ví dụ:

Vàng – Tím – Nâu – Vàng kim

= 470Ω ±5%

Trong thực tế, điện trở 4 vạch xuất hiện nhiều hơn vì giúp người dùng biết chính xác mức sai số của linh kiện.

Điện trở 470Ω thường dùng trong mạch nào?

Điện trở 470Ω là một trong những giá trị phổ biến nhất trong điện tử cơ bản. Mức điện trở này đủ lớn để hạn chế dòng điện nhưng vẫn đảm bảo linh kiện hoạt động ổn định trong nhiều ứng dụng thực tế.

Hạn dòng cho LED

Ứng dụng quen thuộc nhất của điện trở 470Ω là hạn dòng cho LED.

Ví dụ với nguồn 5V:

• Điện áp LED đỏ khoảng 2V.
• Điện áp rơi trên điện trở khoảng 3V.
• Dòng điện qua LED khoảng 6–7mA.

Mức dòng này giúp LED sáng rõ nhưng vẫn đảm bảo tuổi thọ linh kiện.

Vì vậy, trong các bộ kit học điện tử, Arduino hoặc breadboard thực hành, điện trở vàng tím nâu thường được sử dụng cùng LED báo nguồn, LED trạng thái hoặc LED tín hiệu.

Ngoài LED đỏ, điện trở 470Ω còn phù hợp với nhiều loại LED màu khác khi sử dụng nguồn điện áp thấp.

Dùng trong mạch transistor

Bên cạnh việc hạn dòng LED, điện trở vàng tím nâu còn xuất hiện trong các mạch điều khiển transistor.

Một số ứng dụng phổ biến:

• Giới hạn dòng vào chân Base transistor NPN.
• Điều khiển relay công suất nhỏ.
• Điều khiển còi buzzer.
• Điều khiển đèn hoặc tải công suất thấp.

Khi kết hợp với vi điều khiển như Arduino, ESP32 hoặc STM32, điện trở 470Ω giúp bảo vệ chân xuất tín hiệu và đảm bảo transistor đóng cắt ổn định.

Ứng dụng trong Arduino và vi điều khiển

Trong các dự án Arduino, điện trở 470Ω thường được dùng để:

• Hạn dòng LED.
• Bảo vệ chân GPIO.
• Tạo mạch thử nghiệm trên breadboard.
• Kết nối cảm biến đơn giản.
• Điều khiển transistor hoặc optocoupler.

Do giá trị không quá thấp cũng không quá cao nên 470Ω trở thành lựa chọn an toàn cho nhiều bài thực hành điện tử nhập môn.

Người mới học thường gặp loại điện trở này ngay từ những bài đầu tiên như LED nhấp nháy, đèn giao thông mini hoặc điều khiển relay.

Đo điện trở vàng tím nâu bằng đồng hồ

Sau khi đọc được giá trị từ mã màu, việc đo bằng đồng hồ giúp xác nhận điện trở còn hoạt động tốt hay không.

Đây là kỹ năng rất hữu ích trong sửa chữa và kiểm tra linh kiện điện tử.

Chọn thang đo phù hợp

Nếu sử dụng đồng hồ số tự động, chỉ cần chuyển sang chế độ đo Ω.

Đối với đồng hồ chỉnh tay, nên chọn:

• 2kΩ
• 2000Ω

Vì điện trở 470Ω nằm trong dải đo này nên kết quả sẽ hiển thị rõ và chính xác hơn.

Không nên chọn thang quá cao như:

• 20kΩ
• 200kΩ
• 2MΩ

Do độ phân giải giảm, việc quan sát sai số nhỏ sẽ khó khăn hơn.

Khi đo, nên đặt hai que đo vào hai đầu điện trở và giữ tiếp xúc ổn định trong vài giây để kết quả chính xác.

Giá trị đo bao nhiêu là bình thường?

Không phải lúc nào đồng hồ cũng hiển thị chính xác 470Ω.

Nếu điện trở có dung sai ±5%, giá trị thực tế có thể dao động trong khoảng:

• Thấp nhất: 446,5Ω
• Cao nhất: 493,5Ω

Do đó các kết quả như:

• 468Ω
• 471Ω
• 475Ω
• 480Ω

Đều được xem là bình thường.

Sự chênh lệch nhỏ này đến từ dung sai sản xuất và sai số của thiết bị đo.

Người dùng không nên đánh giá điện trở hỏng chỉ vì kết quả không đúng tuyệt đối 470Ω.

Khi nào điện trở bị hỏng?

Một điện trở có thể được xem là hỏng khi:

• Giá trị đo thấp bất thường.
• Giá trị đo cao hơn nhiều lần giá trị danh định.
• Đồng hồ báo OL hoặc không có giá trị ổn định.
• Thân điện trở bị cháy, nứt hoặc đổi màu mạnh.

Ví dụ:

• Điện trở vàng tím nâu nhưng đo chỉ còn 120Ω.
• Điện trở 470Ω đo vượt quá 1kΩ.
• Giá trị thay đổi liên tục khi giữ nguyên que đo.

Trong các trường hợp này, nên thay linh kiện mới để tránh ảnh hưởng đến hoạt động của mạch điện.

Một lưu ý quan trọng là nên tháo ít nhất một chân điện trở ra khỏi mạch trước khi đo. Nếu đo trực tiếp trên mạch, các linh kiện mắc song song có thể làm sai lệch kết quả.

Lỗi thường gặp khi đọc điện trở 470Ω

Người mới học điện tử thường nắm được công thức đọc màu nhưng vẫn dễ mắc lỗi khi nhận diện màu sắc hoặc xác định chiều đọc. Những sai sót này có thể khiến điện trở vàng tím nâu bị đọc sai hoàn toàn.

Nhầm màu nâu với đỏ

Đây là lỗi phổ biến nhất khi đọc mã màu điện trở.

Nguyên nhân thường gặp:

• Điện trở cũ bị phai màu.
• Ánh sáng môi trường không đủ.
• Linh kiện bị bám bụi hoặc cháy nhẹ.
• Mắt nhìn nhầm giữa các tông màu gần giống nhau.

Một số trường hợp dễ nhầm:

Chỉ cần sai ở vạch hệ số nhân, giá trị điện trở có thể lệch gấp 10 hoặc 100 lần.

Để hạn chế nhầm lẫn, nên quan sát dưới ánh sáng trắng hoặc dùng đồng hồ đo để kiểm tra lại sau khi đọc màu.

Đọc ngược chiều điện trở

Lỗi thứ hai là xác định sai đầu đọc.

Nhiều người nhìn thấy các vạch màu nhưng không để ý vị trí vạch dung sai nên đọc từ phải sang trái.

Hậu quả là:

• Hai chữ số đầu bị đảo vị trí.
• Hệ số nhân bị hiểu sai.
• Giá trị tính được không còn đúng tiêu chuẩn.

Mẹo đơn giản nhất là tìm vạch vàng kim hoặc bạc nằm cuối thân điện trở, sau đó đọc từ phía đối diện.

Khi hình thành thói quen này, việc đọc điện trở sẽ nhanh và chính xác hơn rất nhiều.

Nhầm điện trở vòng màu với SMD

Khi chuyển từ điện trở chân cắm sang điện trở dán SMD, nhiều người mới học dễ nhầm giữa hai cách ghi giá trị.

Ví dụ:

• Điện trở vòng màu: vàng tím nâu = 470Ω.
• Điện trở SMD: mã 471 = 470Ω.

Mặc dù cùng giá trị nhưng cách thể hiện hoàn toàn khác nhau.

Đối với điện trở SMD mã 471:

• Hai số đầu là 47.
• Số cuối là hệ số nhân ×10.

Kết quả:

47 × 10 = 470Ω

Hiểu được sự tương đồng này giúp người học dễ dàng làm việc với cả mạch điện tử truyền thống và mạch điện tử hiện đại.

Điện trở vàng tím nâu có giá trị 470Ω, được xác định theo quy tắc vàng = 4, tím = 7 và nâu = ×10. Đây là mức điện trở rất phổ biến trong các mạch LED, Arduino, transistor và các bài thực hành điện tử cơ bản. Khi nắm vững cách đọc màu, cách xác định chiều đọc và kiểm tra bằng đồng hồ đo, bạn sẽ hạn chế được nhiều lỗi lắp mạch và đo kiểm trong quá trình học tập cũng như sửa chữa điện tử.
