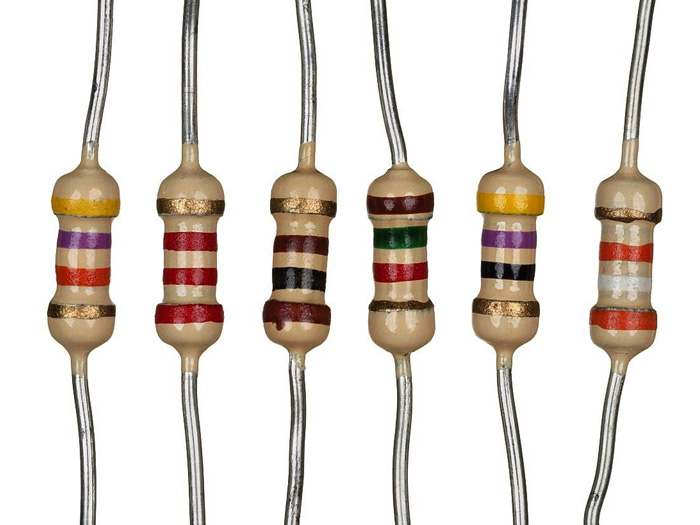

Điện trở ký hiệu là gì?

Khi tìm hiểu sơ đồ điện hoặc sơ đồ điện tử, nhiều người thường thắc mắc điện trở ký hiệu là gì và tại sao cùng một linh kiện lại có nhiều cách vẽ khác nhau. Thực tế, điện trở là linh kiện thụ động dùng để cản dòng điện, chia điện áp hoặc tạo mức tín hiệu trong mạch. Trên sơ đồ nguyên lý, điện trở không được biểu diễn bằng hình dạng thật mà được thay thế bằng các ký hiệu tiêu chuẩn để người thiết kế và người đọc mạch dễ nhận biết.

Hiện nay, điện trở thường được biểu diễn theo hai hệ tiêu chuẩn phổ biến là IEC và ANSI. Mặc dù hình dạng ký hiệu khác nhau nhưng đều đại diện cho cùng một linh kiện điện trở.

Ký hiệu điện trở trong sơ đồ mạch

Trong sơ đồ nguyên lý, điện trở được thể hiện bằng một ký hiệu quy ước thay vì hình ảnh linh kiện thực tế. Mỗi điện trở thường đi kèm mã tham chiếu bắt đầu bằng chữ R như R1, R2, R10 hoặc R100.

Người thiết kế chỉ cần nhìn vào ký hiệu và giá trị đi kèm là có thể xác định được đặc tính của linh kiện trong mạch.

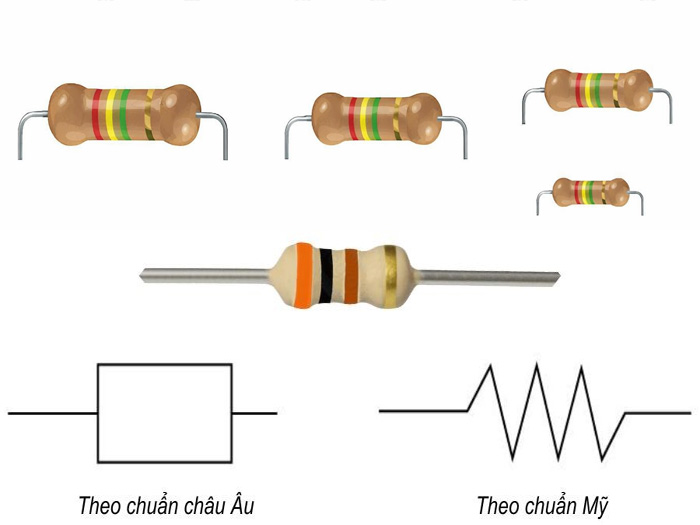

Hai dạng ký hiệu điện trở phổ biến gồm:

• Hình chữ nhật theo tiêu chuẩn IEC.
• Đường zigzag theo tiêu chuẩn ANSI.

Ví dụ, khi nhìn thấy R1 có giá trị 220Ω mắc nối tiếp với LED, người đọc có thể hiểu đây là điện trở hạn dòng cho đèn LED. Tương tự, một điện trở 10kΩ nối giữa VCC và chân tín hiệu thường đóng vai trò điện trở kéo lên (pull-up resistor).

Nhờ hệ thống ký hiệu chuẩn hóa này, các kỹ sư và kỹ thuật viên trên toàn thế giới có thể đọc cùng một sơ đồ mà không bị phụ thuộc vào ngôn ngữ.

Vai trò của ký hiệu điện trở

Ký hiệu điện trở không chỉ giúp nhận diện linh kiện mà còn giúp thể hiện chức năng của điện trở trong toàn bộ mạch điện.

Thông qua ký hiệu trên sơ đồ, người đọc có thể:

• Xác định vị trí của điện trở trong mạch.
• Hiểu cách điện trở kết nối với các linh kiện khác.
• Nhận biết chức năng hạn dòng, chia áp hoặc tạo thiên áp.
• Dễ dàng tra cứu giá trị điện trở cần sử dụng.

Đối với các mạch điện tử phức tạp có hàng trăm linh kiện, việc sử dụng ký hiệu tiêu chuẩn giúp bản vẽ gọn gàng, dễ đọc và hạn chế sai sót trong quá trình thiết kế hoặc sửa chữa.

Cách nhận biết điện trở nhanh

Đối với người mới học điện tử, cách nhận biết điện trở trên sơ đồ khá đơn giản nếu ghi nhớ một số đặc điểm cơ bản.

Thứ nhất, hãy tìm các linh kiện có ký hiệu bắt đầu bằng chữ R. Đây là quy ước được sử dụng gần như thống nhất trong mọi phần mềm thiết kế mạch.

Thứ hai, quan sát hình dạng ký hiệu. Nếu thấy hình chữ nhật hoặc đường zigzag nằm trên đường mạch, rất có thể đó là điện trở.

Thứ ba, kiểm tra giá trị đi kèm. Điện trở thường có đơn vị Ω, kΩ hoặc MΩ.

Một mẹo dễ nhớ là:

• Chữ R biểu thị điện trở.
• Giá trị đi kèm thường là Ohm.
• Hình chữ nhật hoặc zigzag đều là điện trở.

Khi đã quen với ba đặc điểm trên, người học có thể nhận biết điện trở trong sơ đồ chỉ sau vài giây quan sát.

Ký hiệu điện trở theo chuẩn IEC

Trong các tài liệu kỹ thuật quốc tế, giáo trình nghề điện và nhiều bản vẽ công nghiệp hiện nay, ký hiệu điện trở thường được thể hiện theo tiêu chuẩn IEC. Đây là hệ tiêu chuẩn được áp dụng rộng rãi tại châu Âu và nhiều quốc gia trên thế giới.

Đặc điểm dễ nhận biết nhất của IEC là sử dụng hình chữ nhật để biểu diễn điện trở.

Dạng hình chữ nhật của IEC

Theo tiêu chuẩn IEC, điện trở được vẽ dưới dạng một hình chữ nhật nằm giữa hai dây dẫn.

Kiểu trình bày này giúp sơ đồ trở nên gọn gàng và dễ căn chỉnh khi thiết kế các hệ thống điện lớn. Trên bản vẽ CAD hoặc sơ đồ điều khiển công nghiệp, ký hiệu hình chữ nhật thường tạo cảm giác trực quan và chuyên nghiệp hơn khi số lượng linh kiện nhiều.

Ưu điểm của ký hiệu IEC gồm:

• Bố cục bản vẽ rõ ràng.
• Dễ sắp xếp trong sơ đồ phức tạp.
• Thống nhất với nhiều ký hiệu điện công nghiệp khác.
• Được nhiều tiêu chuẩn quốc tế chấp nhận.

Người học chỉ cần ghi nhớ quy tắc đơn giản:

IEC = hình chữ nhật.

Khi nhìn thấy ký hiệu này trong sơ đồ, có thể hiểu ngay đó là điện trở mà không cần quan tâm đến loại điện trở cụ thể.

Khi nào dùng chuẩn IEC?

Chuẩn IEC thường xuất hiện trong các môi trường kỹ thuật mang tính công nghiệp hoặc đào tạo nghề.

Bạn sẽ dễ bắt gặp ký hiệu IEC trong:

• Sơ đồ tủ điện công nghiệp.
• Bản vẽ điều khiển PLC.
• Giáo trình điện công nghiệp.
• Tài liệu kỹ thuật theo tiêu chuẩn quốc tế.
• Các dự án thiết kế điện tại châu Âu.

Ngoài ra, nhiều phần mềm thiết kế hiện đại cũng cho phép người dùng lựa chọn thư viện ký hiệu theo chuẩn IEC để đồng bộ với yêu cầu của doanh nghiệp hoặc tiêu chuẩn dự án.

Điều quan trọng cần nhớ là dù sử dụng hình chữ nhật hay zigzag thì bản chất điện học của linh kiện hoàn toàn không thay đổi. Sự khác biệt chỉ nằm ở quy ước trình bày bản vẽ.

Ký hiệu điện trở theo chuẩn ANSI

Bên cạnh tiêu chuẩn IEC, nhiều tài liệu điện tử và kỹ thuật của Mỹ sử dụng tiêu chuẩn ANSI để biểu diễn điện trở. Đây là kiểu ký hiệu rất quen thuộc với những người học điện tử cơ bản, lập trình vi điều khiển hoặc thường xuyên tham khảo tài liệu tiếng Anh.

Điểm khác biệt dễ nhận thấy nhất là điện trở được vẽ bằng một đường gấp khúc dạng zigzag thay vì hình chữ nhật.

Dạng zigzag của ANSI

Ký hiệu ANSI mô tả điện trở bằng nhiều đoạn gấp khúc liên tiếp tạo thành hình zigzag nằm giữa hai đầu dây dẫn.

Nhiều người cho rằng hình dạng này được sử dụng để biểu thị tính chất cản trở dòng điện của điện trở. Mặc dù đây không phải định nghĩa chính thức của tiêu chuẩn ANSI nhưng cách thể hiện này giúp người mới học dễ ghi nhớ hơn.

Một số đặc điểm của ký hiệu ANSI:

• Dễ nhận diện trong sơ đồ điện tử.
• Xuất hiện phổ biến trong tài liệu tiếng Anh.
• Được sử dụng rộng rãi trong môi trường nghiên cứu và DIY.
• Có mặt trong nhiều phần mềm thiết kế mạch điện tử.

Người học có thể ghi nhớ nhanh bằng công thức:

ANSI = zigzag.

Khi thấy ký hiệu zigzag đi kèm mã R và giá trị Ohm, có thể xác định ngay đó là điện trở cố định.

Tài liệu nào thường dùng ANSI?

Chuẩn ANSI xuất hiện rất nhiều trong các tài liệu kỹ thuật có nguồn gốc từ Mỹ hoặc các nền tảng điện tử cộng đồng.

Những lĩnh vực thường gặp ký hiệu ANSI gồm:

• Arduino.
• Raspberry Pi.
• Vi điều khiển.
• Điện tử nhúng.
• Robot tự chế.
• Mạch analog cơ bản.
• Datasheet linh kiện đời cũ.

Nhiều sơ đồ trên internet hiện nay vẫn duy trì cách biểu diễn zigzag vì đây là thói quen sử dụng lâu năm của cộng đồng điện tử Mỹ.

Đối với người học điện tử hiện đại, việc làm quen với cả IEC và ANSI là cần thiết. Điều này giúp đọc tài liệu từ nhiều nguồn khác nhau mà không gặp khó khăn khi chuyển đổi giữa các chuẩn trình bày.

Phân biệt IEC và ANSI dễ nhớ

Người mới học thường bối rối khi thấy cùng một linh kiện điện trở nhưng lại có hai hình dạng ký hiệu khác nhau. Thực tế, IEC và ANSI chỉ là hai quy ước trình bày bản vẽ, không phải hai loại điện trở riêng biệt.

Nắm được sự khác biệt cơ bản sẽ giúp bạn đọc sơ đồ nhanh hơn và tránh những hiểu lầm phổ biến.

So sánh hai kiểu ký hiệu

Tiêu chí dễ nhận biết nhất giữa IEC và ANSI là hình dạng biểu diễn trên sơ đồ.

Từ bảng trên có thể thấy sự khác biệt chỉ nằm ở hình thức trình bày.

Một điện trở 10kΩ ký hiệu theo IEC vẫn có đặc tính điện học giống hoàn toàn điện trở 10kΩ ký hiệu theo ANSI.

Do đó, khi đọc sơ đồ, người dùng không nên đánh giá loại linh kiện dựa vào hình dạng ký hiệu mà cần xem giá trị và chức năng thực tế trong mạch.

Mẹo tránh nhầm khi đọc mạch

Để tránh nhầm lẫn giữa các ký hiệu trong sơ đồ điện, người học nên hình thành thói quen quan sát theo trình tự.

Trước tiên hãy đọc mã linh kiện. Nếu ký hiệu bắt đầu bằng chữ R thì gần như chắc chắn đó là điện trở.

Tiếp theo, kiểm tra giá trị đi kèm. Những giá trị như 220Ω, 1kΩ, 10kΩ hoặc 100kΩ đều là dấu hiệu nhận biết rất rõ của điện trở.

Sau đó mới quan sát hình dạng ký hiệu để xác định sơ đồ đang sử dụng chuẩn IEC hay ANSI.

Một số nguyên tắc thực tế nên ghi nhớ:

• Không phân biệt điện trở theo hình dạng ký hiệu.
• Luôn đọc mã R trước khi đọc hình vẽ.
• Kiểm tra đơn vị Ω hoặc kΩ đi kèm.
• Quan sát toàn bộ sơ đồ để xác định chuẩn đang sử dụng.

Khi thực hành thường xuyên, người học sẽ nhận diện ký hiệu điện trở gần như theo phản xạ mà không cần suy nghĩ nhiều.

Các biến thể ký hiệu điện trở

Ngoài điện trở cố định thường gặp trong sơ đồ nguyên lý, còn có nhiều loại điện trở đặc biệt được biểu diễn bằng các ký hiệu mở rộng. Việc nhận biết các biến thể này giúp người học hiểu đúng chức năng của linh kiện và tránh đọc sai sơ đồ.

Điểm chung của các ký hiệu này là đều phát triển từ ký hiệu điện trở cơ bản, sau đó bổ sung thêm các dấu hiệu nhận dạng riêng.

Ký hiệu biến trở và chiết áp

Biến trở là loại điện trở có thể thay đổi giá trị bằng thao tác cơ học hoặc điện tử. Trong sơ đồ nguyên lý, biến trở thường được thể hiện bằng ký hiệu điện trở kết hợp với một mũi tên chỉ vị trí điều chỉnh.

Dấu hiệu nhận biết phổ biến gồm:

• Ký hiệu điện trở có thêm mũi tên chéo.
• Thường có 3 chân kết nối.
• Có thể được ký hiệu bằng VR, RV hoặc POT.

Biến trở xuất hiện trong nhiều ứng dụng thực tế như:

• Điều chỉnh âm lượng loa.
• Điều chỉnh độ sáng đèn.
• Cân chỉnh cảm biến.
• Tạo điện áp tham chiếu.

Chiết áp thực chất là một dạng biến trở nhưng thường được sử dụng theo nguyên lý chia điện áp. Khi nhìn thấy điện trở có ba chân và mũi tên điều chỉnh, người đọc nên nghĩ ngay đến nhóm linh kiện này.

Ký hiệu điện trở nhiệt và quang trở

Một số điện trở có khả năng thay đổi giá trị theo điều kiện môi trường nên được ký hiệu riêng để phân biệt với điện trở cố định.

Điện trở nhiệt gồm hai loại phổ biến:

• NTC: điện trở giảm khi nhiệt độ tăng.
• PTC: điện trở tăng khi nhiệt độ tăng.

Trong sơ đồ nguyên lý, ký hiệu thường bổ sung dấu hiệu liên quan đến nhiệt độ hoặc chữ viết tắt đặc trưng của linh kiện.

Quang trở hay LDR là loại điện trở thay đổi theo cường độ ánh sáng. Ký hiệu thường gồm điện trở cơ bản kết hợp với hai mũi tên ánh sáng hướng vào linh kiện.

Nhóm linh kiện này được sử dụng nhiều trong:

• Mạch cảm biến ánh sáng.
• Đèn tự động.
• Thiết bị IoT.
• Hệ thống điều khiển thông minh.

Việc nhận diện đúng các ký hiệu mở rộng sẽ giúp người học hiểu được nguyên lý hoạt động của mạch thay vì chỉ nhận biết tên linh kiện.

Cách đọc điện trở trong mạch thực tế

Sau khi hiểu các loại ký hiệu điện trở, bước tiếp theo là biết cách áp dụng khi đọc sơ đồ nguyên lý hoặc sửa chữa bo mạch thực tế. Đây là kỹ năng quan trọng giúp rút ngắn thời gian phân tích mạch và xác định linh kiện cần kiểm tra.

Xác định điện trở trên sơ đồ

Khi đọc một sơ đồ nguyên lý, nên bắt đầu bằng việc tìm các linh kiện có ký hiệu R.

Sau đó thực hiện các bước:

• Xác định mã linh kiện như R1, R5 hoặc R20.
• Đọc giá trị điện trở ghi bên cạnh.
• Quan sát vị trí kết nối trong mạch.
• Phân tích chức năng của điện trở.

Ví dụ:

• Điện trở nối tiếp LED thường làm nhiệm vụ hạn dòng.
• Hai điện trở mắc nối tiếp có thể tạo cầu phân áp.
• Điện trở nối lên nguồn thường đóng vai trò pull-up.
• Điện trở nối xuống mass thường đóng vai trò pull-down.

Cách đọc theo chức năng giúp người học hiểu nguyên lý hoạt động của mạch nhanh hơn nhiều so với việc chỉ ghi nhớ tên linh kiện.

Liên hệ giữa schematic và PCB

Schematic và PCB là hai phần có liên quan chặt chẽ với nhau trong quá trình thiết kế điện tử.

Trên schematic, điện trở được biểu diễn bằng ký hiệu IEC hoặc ANSI. Tuy nhiên khi chuyển sang PCB, các ký hiệu hình học này sẽ không còn xuất hiện.

Thay vào đó, vị trí linh kiện được đánh dấu bằng:

• R1.
• R2.
• R5.
• R10.
• R100.

Các mã này được in trực tiếp trên lớp silkscreen của bo mạch.

Khi sửa chữa hoặc đo kiểm, kỹ thuật viên thường:

• Xác định điện trở trên schematic.
• Ghi nhớ mã linh kiện.
• Tìm đúng vị trí trên PCB.
• Thực hiện đo hoặc thay thế.

Đây là quy trình được áp dụng phổ biến trong sửa chữa thiết bị điện tử hiện nay.

Những nhầm lẫn thường gặp

Người mới học thường gặp một số sai lầm khi tìm hiểu ký hiệu điện trở.

Sai lầm phổ biến nhất là cho rằng IEC và ANSI là hai loại điện trở khác nhau.

Thực tế:

• IEC chỉ là tiêu chuẩn ký hiệu hình chữ nhật.
• ANSI chỉ là tiêu chuẩn ký hiệu zigzag.
• Chức năng điện học hoàn toàn giống nhau.

Một nhầm lẫn khác là nhận diện linh kiện chỉ dựa vào hình dạng mà bỏ qua mã tham chiếu.

Ví dụ, trong một số sơ đồ công nghiệp, ký hiệu hình chữ nhật của điện trở có thể khiến người mới liên tưởng đến cầu chì hoặc phần tử bảo vệ.

Để tránh sai sót, nên kiểm tra đồng thời:

• Mã ký hiệu linh kiện.
• Giá trị đi kèm.
• Vị trí trong mạch.
• Chức năng kết nối.

Khi kết hợp đầy đủ các yếu tố trên, khả năng nhận diện sai linh kiện sẽ giảm đáng kể.

Ngoài ra, nhiều người cũng nhầm lẫn giữa điện trở cố định và biến trở. Nếu ký hiệu xuất hiện thêm mũi tên điều chỉnh, đó thường không còn là điện trở cố định mà là biến trở hoặc chiết áp.

Việc hiểu đúng bản chất của các ký hiệu giúp quá trình học điện tử trở nên dễ dàng hơn, đồng thời hỗ trợ hiệu quả trong công việc lắp ráp, bảo trì và sửa chữa mạch điện thực tế.

Điểm quan trọng nhất khi tìm hiểu điện trở ký hiệu là gì là không ghi nhớ theo hình dạng riêng lẻ mà phải hiểu theo tiêu chuẩn bản vẽ và ngữ cảnh sử dụng. Khi đã quen với IEC và ANSI, bạn sẽ đọc sơ đồ nhanh hơn, nhận diện đúng linh kiện và hạn chế sai sót khi học tập, thiết kế hoặc sửa chữa mạch điện.
