Điện trở là gì? Tìm hiểu cấu tạo, nguyên lý hoạt động, phân loại, tác dụng và các ứng dụng phổ biến của điện trở trong mạch điện và thiết bị điện tử.
Điện trở là một linh kiện điện tử thụ động có chức năng cản trở dòng điện chạy qua mạch. Đây là một trong những linh kiện cơ bản và xuất hiện trong hầu hết các thiết bị điện, điện tử từ đơn giản đến phức tạp như đèn LED, bộ sạc, tivi, máy tính, bo mạch điều khiển và hệ thống tự động hóa.
Mức độ cản trở dòng điện của điện trở được biểu thị bằng giá trị điện trở. Giá trị này càng lớn thì dòng điện đi qua càng nhỏ và ngược lại. Nhờ đặc tính đó, điện trở giúp kiểm soát hoạt động của các linh kiện khác trong mạch, đảm bảo thiết bị vận hành ổn định và an toàn.
Nguyên lý hoạt động của điện trở dựa trên khả năng cản trở sự chuyển động của các electron trong vật liệu dẫn điện. Khi dòng điện chạy qua điện trở, một phần điện năng sẽ được chuyển đổi thành nhiệt năng.
Mối quan hệ giữa điện áp, dòng điện và điện trở được mô tả bằng định luật Ohm:
R = U / I
Trong đó:
Ví dụ, nếu nguồn điện có điện áp 12V và điện trở trong mạch là 120Ω thì dòng điện chạy qua sẽ vào khoảng 0,1A.
Chính nhờ nguyên lý này mà điện trở được sử dụng để điều chỉnh dòng điện, chia điện áp hoặc tạo điều kiện làm việc phù hợp cho các linh kiện điện tử khác.
Đơn vị đo điện trở là Ohm, ký hiệu là Ω. Tên đơn vị được đặt theo tên nhà vật lý học người Đức Georg Ohm, người đã nghiên cứu và xây dựng định luật Ohm nổi tiếng.
Trong thực tế, điện trở có nhiều mức giá trị khác nhau nên thường sử dụng thêm các đơn vị quy đổi:
Ví dụ:
Việc hiểu đơn vị điện trở giúp người dùng lựa chọn đúng linh kiện và tính toán chính xác khi thiết kế hoặc sửa chữa mạch điện.
Mặc dù có nhiều chủng loại khác nhau nhưng hầu hết điện trở đều được chế tạo từ vật liệu có khả năng cản trở dòng điện như than chì, màng kim loại, dây quấn hợp kim hoặc vật liệu bán dẫn. Bên ngoài thường được phủ lớp cách điện để bảo vệ linh kiện khỏi tác động của môi trường.
Một điện trở thông dụng thường gồm các bộ phận chính:
Tùy theo mục đích sử dụng mà cấu tạo chi tiết có thể khác nhau. Chẳng hạn điện trở dây quấn được chế tạo bằng dây hợp kim quấn quanh lõi gốm, trong khi điện trở màng kim loại được phủ một lớp vật liệu điện trở rất mỏng trên lõi sứ.
Trên sơ đồ mạch điện, điện trở thường được ký hiệu bằng một trong hai dạng phổ biến:
Bên cạnh ký hiệu hình học, mỗi điện trở còn được đánh dấu bằng mã số hoặc mã màu để thể hiện giá trị điện trở và dung sai.
Ví dụ:
Đối với điện trở dán SMD, giá trị thường được thể hiện bằng các dãy số ngắn thay vì vòng màu.
Mã màu điện trở là phương pháp biểu thị giá trị điện trở bằng các vòng màu được in trên thân linh kiện. Đây là cách nhận biết phổ biến đối với điện trở cắm chân truyền thống.
Mỗi màu tương ứng với một con số nhất định:
Thông thường điện trở có từ 4 đến 5 vòng màu. Các vòng đầu tiên biểu thị giá trị, vòng tiếp theo biểu thị hệ số nhân và vòng cuối cùng thể hiện dung sai.
Ví dụ:
Nâu - Đen - Đỏ - Vàng Kim
Tương ứng với giá trị:
10 × 100 = 1.000Ω = 1kΩ
Dung sai ±5%
Việc đọc đúng mã màu giúp xác định chính xác giá trị linh kiện khi sửa chữa hoặc lắp ráp mạch điện mà không cần thiết bị đo chuyên dụng.
Điện trở là linh kiện xuất hiện trong hầu hết các mạch điện tử vì có khả năng kiểm soát dòng điện và điện áp. Nếu không có điện trở, nhiều linh kiện như LED, transistor, IC hoặc cảm biến có thể bị hỏng do quá dòng hoặc hoạt động không đúng thông số thiết kế.
Đây là chức năng phổ biến nhất của điện trở. Khi được mắc nối tiếp trong mạch, điện trở sẽ làm giảm cường độ dòng điện đi qua tải.
Ví dụ, đèn LED chỉ hoạt động ổn định ở dòng điện vài miliampe. Nếu kết nối trực tiếp với nguồn điện mà không sử dụng điện trở hạn dòng, LED có thể cháy gần như ngay lập tức.
Trong thực tế, điện trở hạn dòng được sử dụng rộng rãi trong mạch đèn LED, mạch điều khiển vi điều khiển, mạch cảm biến và mạch nguồn điện tử.
Khi nhiều điện trở được mắc nối tiếp, điện áp nguồn có thể được chia thành các mức điện áp nhỏ hơn theo tỷ lệ giá trị điện trở.
Nguyên lý này được ứng dụng để tạo điện áp tham chiếu, giảm điện áp đầu vào cho cảm biến, thiết lập mức tín hiệu điều khiển và xây dựng các mạch đo điện áp.
Ngoài chức năng hạn dòng, điện trở còn giúp bảo vệ các linh kiện nhạy cảm trước các biến động điện áp hoặc dòng điện bất thường.
Trong nhiều mạch điện tử, điện trở được bố trí tại đầu vào hoặc đầu ra nhằm giảm xung dòng khởi động, hạn chế dòng ngắn mạch và giảm nguy cơ hư hỏng IC hoặc cảm biến.
Điện trở đóng vai trò quan trọng trong việc tạo và xử lý tín hiệu điện tử.
Các ứng dụng thường gặp gồm điện trở kéo lên, điện trở kéo xuống, mạch định thời RC, mạch dao động và các mạch điều chỉnh tín hiệu điều khiển.

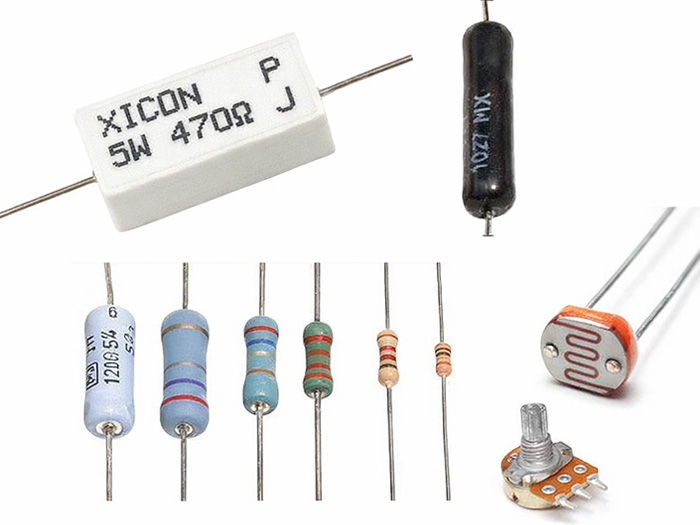

Hiện nay có nhiều loại điện trở được phát triển để đáp ứng các yêu cầu kỹ thuật khác nhau. Việc phân loại giúp lựa chọn đúng linh kiện cho từng ứng dụng cụ thể.
Điện trở cố định là loại có giá trị điện trở không thay đổi trong quá trình sử dụng.
Các dòng phổ biến gồm điện trở than, điện trở màng kim loại, điện trở dây quấn và điện trở dán SMD. Loại này có ưu điểm là giá thành thấp, độ ổn định cao và dễ thay thế.
Điện trở biến đổi là loại cho phép thay đổi giá trị điện trở bằng thao tác cơ học hoặc điện tử.
Loại này thường được sử dụng trong điều chỉnh âm lượng, điều chỉnh độ sáng đèn, hiệu chỉnh tín hiệu và các thiết bị đo lường.
Điện trở nhiệt là loại điện trở có giá trị thay đổi theo nhiệt độ môi trường.
Hai nhóm phổ biến nhất là NTC và PTC. Chúng được sử dụng nhiều trong cảm biến nhiệt độ, điều hòa không khí, tủ lạnh và các hệ thống bảo vệ quá nhiệt.
Điện trở quang là loại điện trở thay đổi theo cường độ ánh sáng.
Khi ánh sáng tăng, giá trị điện trở giảm. Khi ánh sáng giảm, giá trị điện trở tăng. Loại này thường xuất hiện trong đèn tự động và cảm biến ánh sáng.
Điện trở công suất được thiết kế để chịu được dòng điện lớn và nhiệt lượng cao.
Chúng thường được sử dụng trong bộ nguồn, biến tần, hệ thống năng lượng mặt trời và các thiết bị công nghiệp yêu cầu khả năng chịu tải lớn.
Việc xác định đúng giá trị điện trở là kỹ năng cơ bản đối với người học điện và kỹ thuật viên sửa chữa.
Đối với điện trở truyền thống, giá trị thường được xác định thông qua mã màu trên thân linh kiện.
Ví dụ:
Đối với điện trở SMD:
Để đo điện trở bằng đồng hồ vạn năng, cần thực hiện:
Phương pháp này giúp xác định nhanh giá trị thực tế của linh kiện và kiểm tra tình trạng hoạt động.
Khi đo điện trở cần lưu ý:
Điện trở được ứng dụng rộng rãi trong hầu hết các thiết bị điện và điện tử hiện nay.
Điện trở được sử dụng trong đèn LED, quạt điện, bình nóng lạnh, nồi cơm điện và nhiều thiết bị gia dụng khác nhằm điều khiển dòng điện và nhiệt độ làm việc.
Trên các bo mạch điện tử, điện trở được dùng để chia điện áp, xử lý tín hiệu, định thiên transistor, tạo dao động và hỗ trợ hoạt động của vi điều khiển.
Một bo mạch điện tử hiện đại có thể chứa hàng trăm hoặc hàng nghìn điện trở khác nhau.
Trong công nghiệp, điện trở được ứng dụng trong biến tần, PLC, tủ điện điều khiển, hệ thống tự động hóa và các giải pháp năng lượng.
Các điện trở công suất còn giúp tiêu tán năng lượng dư thừa và bảo vệ thiết bị trong quá trình vận hành.
Điện trở là linh kiện điện tử không thể thiếu trong các mạch điện hiện đại. Với chức năng hạn dòng, chia điện áp, bảo vệ linh kiện và xử lý tín hiệu, điện trở góp mặt trong hầu hết các thiết bị điện dân dụng, điện tử và công nghiệp. Nắm vững cấu tạo, cách đọc giá trị và các loại điện trở phổ biến sẽ giúp việc học tập, thiết kế và sửa chữa hệ thống điện trở nên dễ dàng và chính xác hơn.
Điện trở có nhiệm vụ hạn chế dòng điện, chia điện áp và bảo vệ linh kiện điện tử trong mạch.
Điện trở có giá trị cố định, còn biến trở cho phép thay đổi giá trị điện trở theo nhu cầu sử dụng.
Điện trở có thể bị cháy, nứt vỏ, đổi màu hoặc đo được giá trị sai lệch lớn so với thông số ban đầu.
Điện trở SMD là loại điện trở dán bề mặt có kích thước nhỏ, được sử dụng rộng rãi trên các bo mạch điện tử hiện đại.
Không nên đo điện trở khi mạch đang cấp điện vì có thể gây sai số đo hoặc làm hỏng thiết bị đo.
