Điện trở là một trong những linh kiện quan trọng nhất trong điện tử. Từ mạch đèn LED đơn giản đến các hệ thống điều khiển công nghiệp phức tạp đều sử dụng điện trở để kiểm soát dòng điện và điện áp. Vậy điện trở là gì, có những loại nào và được ứng dụng ra sao?
Điện trở là một linh kiện điện tử thụ động có nhiệm vụ cản trở dòng điện chạy qua mạch. Đây là linh kiện xuất hiện trong gần như mọi thiết bị điện và điện tử, từ bóng đèn LED, bộ sạc điện thoại đến các bo mạch điều khiển công nghiệp.
Mức độ cản trở dòng điện được biểu thị bằng giá trị điện trở. Giá trị này càng lớn thì dòng điện đi qua càng nhỏ. Ngược lại, điện trở càng thấp thì dòng điện đi qua càng nhiều.
Nhờ đặc tính này, điện trở trong mạch điện giúp kiểm soát dòng điện, ổn định điện áp và bảo vệ các linh kiện điện tử khỏi tình trạng quá tải.
Nguyên lý hoạt động của điện trở dựa trên khả năng cản trở sự dịch chuyển của các electron trong vật liệu dẫn điện.
Khi dòng điện đi qua điện trở, một phần điện năng sẽ chuyển thành nhiệt năng. Mối quan hệ giữa điện áp, dòng điện và điện trở được mô tả bằng định luật Ohm:
R = U / I
Trong đó:
Ví dụ, nếu nguồn điện có điện áp 12V và điện trở là 120Ω thì dòng điện đi qua mạch sẽ khoảng 0,1A.
Đây chính là cơ sở để kỹ sư điện tử tính toán và lựa chọn điện trở phù hợp cho từng ứng dụng thực tế.
Đơn vị đo của điện trở là Ohm, ký hiệu là Ω. Đơn vị này được đặt theo tên nhà vật lý học người Đức Georg Ohm, người xây dựng định luật Ohm nổi tiếng.
Trong thực tế, điện trở có nhiều giá trị khác nhau nên thường sử dụng các đơn vị quy đổi:
Ví dụ:
Việc hiểu rõ đơn vị điện trở giúp người dùng đọc đúng thông số và lựa chọn linh kiện phù hợp khi lắp ráp hoặc sửa chữa mạch điện.
Mặc dù có nhiều chủng loại khác nhau nhưng hầu hết điện trở đều gồm các thành phần cơ bản sau:
Tùy từng loại mà vật liệu chế tạo có thể là than chì, màng kim loại, dây quấn hợp kim hoặc vật liệu bán dẫn.
Ví dụ, điện trở dây quấn được tạo bởi dây hợp kim quấn quanh lõi gốm, trong khi điện trở màng kim loại sử dụng lớp vật liệu điện trở rất mỏng phủ trên lõi sứ.
Trong sơ đồ điện và điện tử, ký hiệu điện trở thường được thể hiện theo hai tiêu chuẩn phổ biến:
Bên cạnh ký hiệu hình học, giá trị điện trở còn được ghi trực tiếp bằng số hoặc ký hiệu quy đổi như:
Đối với điện trở dán SMD, giá trị thường được thể hiện bằng các dãy số ngắn thay vì vòng màu.
Mã màu điện trở là phương pháp xác định giá trị điện trở thông qua các vòng màu trên thân linh kiện.
Bảng quy đổi cơ bản:
|
Màu |
Giá trị |
|---|---|
|
Đen |
0 |
|
Nâu |
1 |
|
Đỏ |
2 |
|
Cam |
3 |
|
Vàng |
4 |
|
Lục |
5 |
|
Lam |
6 |
|
Tím |
7 |
|
Xám |
8 |
|
Trắng |
9 |
Thông thường điện trở có 4 hoặc 5 vòng màu:
Ví dụ:
Nâu – Đen – Đỏ – Vàng kim
→ 10 × 100 = 1.000Ω = 1kΩ
→ Dung sai ±5%
Biết cách đọc mã màu điện trở giúp xác định nhanh giá trị linh kiện mà không cần dùng đồng hồ đo.
Điện trở là linh kiện xuất hiện trong hầu hết các mạch điện tử hiện nay. Nhờ khả năng kiểm soát dòng điện và điện áp, điện trở giúp các linh kiện hoạt động đúng thông số thiết kế và hạn chế nguy cơ hư hỏng.
Đây là chức năng phổ biến nhất của điện trở. Khi được mắc nối tiếp với tải, điện trở sẽ làm giảm cường độ dòng điện đi qua.
Ví dụ, đèn LED chỉ làm việc ổn định ở dòng điện nhỏ. Nếu cấp nguồn trực tiếp mà không sử dụng điện trở hạn dòng, LED có thể bị cháy chỉ sau thời gian rất ngắn.
Chính vì vậy, điện trở hạn dòng được sử dụng rộng rãi trong:
Khi nhiều điện trở được mắc nối tiếp, điện áp nguồn sẽ được chia thành các mức điện áp khác nhau theo tỷ lệ giá trị điện trở.
Nguyên lý này được gọi là mạch chia điện áp và được ứng dụng để:
Trong nhiều thiết bị điện tử, mạch chia áp bằng điện trở là giải pháp đơn giản và hiệu quả để tạo ra điện áp phù hợp cho từng linh kiện.
Ngoài việc hạn dòng, điện trở bảo vệ còn giúp giảm tác động của các hiện tượng quá dòng hoặc dòng khởi động đột ngột.
Trong nhiều mạch điện, điện trở được bố trí tại đầu vào hoặc đầu ra nhằm:
Nhờ đó, hệ thống hoạt động ổn định và giảm nguy cơ hỏng hóc trong quá trình sử dụng.
Trong điện tử, điện trở còn tham gia trực tiếp vào quá trình tạo và xử lý tín hiệu.
Một số ứng dụng phổ biến gồm:
Đây là những ứng dụng rất quan trọng trong các bo mạch điện tử hiện đại.
.jpg.webp)

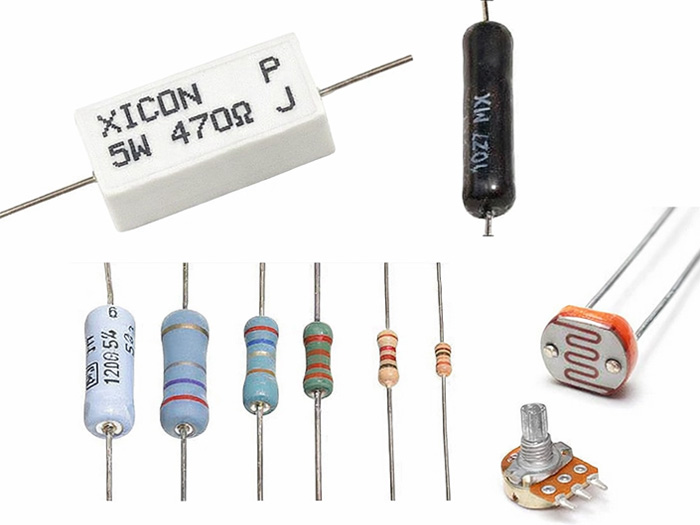

Hiện nay có nhiều loại điện trở được thiết kế cho các yêu cầu kỹ thuật khác nhau. Việc hiểu rõ từng loại giúp lựa chọn linh kiện phù hợp với từng ứng dụng thực tế.
Điện trở cố định là loại có giá trị không thay đổi trong suốt quá trình sử dụng.
Các dòng phổ biến gồm:
Ưu điểm của loại này là:
Đây là loại điện trở phổ biến nhất hiện nay.
Điện trở biến đổi hay biến trở là loại cho phép thay đổi giá trị điện trở theo nhu cầu sử dụng.
Người dùng có thể điều chỉnh bằng núm xoay hoặc cơ cấu trượt cơ khí.
Biến trở thường được sử dụng trong:
Khả năng thay đổi giá trị linh hoạt là ưu điểm lớn nhất của loại điện trở này.
Điện trở nhiệt là loại có giá trị thay đổi theo nhiệt độ môi trường.
Hai nhóm phổ biến nhất gồm:
Loại này thường xuất hiện trong:
Điện trở quang là loại thay đổi giá trị theo cường độ ánh sáng.
Khi ánh sáng mạnh, điện trở giảm. Khi ánh sáng yếu, điện trở tăng.
Ứng dụng phổ biến:
Điện trở công suất được thiết kế để chịu dòng điện lớn và nhiệt lượng cao trong thời gian dài.
Đặc điểm nổi bật:
Loại điện trở này thường được sử dụng trong:
Đây là nhóm điện trở chuyên dụng dành cho các ứng dụng yêu cầu khả năng chịu tải cao.
Biết cách xác định giá trị điện trở là kỹ năng cơ bản đối với người học điện, sinh viên kỹ thuật và kỹ thuật viên sửa chữa thiết bị điện tử.
Đối với điện trở chân cắm truyền thống, giá trị thường được xác định thông qua các vòng màu trên thân linh kiện.
Một số ví dụ phổ biến:
Đối với điện trở SMD, giá trị được thể hiện bằng các mã số ngắn:
Khi sửa chữa hoặc lắp ráp mạch điện, việc đọc đúng giá trị điện trở giúp tránh sai sót và đảm bảo linh kiện hoạt động đúng chức năng.

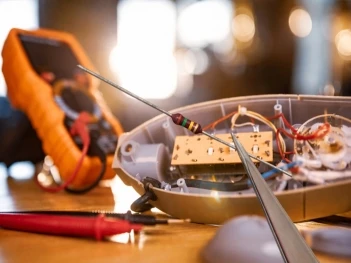

Phương pháp đơn giản nhất là sử dụng đồng hồ vạn năng số hoặc đồng hồ kim.
Các bước thực hiện:
Nếu kết quả đo gần bằng giá trị ghi trên thân điện trở thì linh kiện vẫn hoạt động bình thường.
Đây là phương pháp phổ biến nhất khi đo điện trở bằng đồng hồ vạn năng.
Để kết quả đo chính xác và an toàn, cần lưu ý:
Thực hiện đúng các nguyên tắc trên sẽ giúp hạn chế sai số và tránh làm hỏng thiết bị đo.
Nhờ khả năng kiểm soát dòng điện và điện áp, điện trở được sử dụng trong hầu hết các thiết bị điện và điện tử hiện nay.
Trong các thiết bị gia đình, điện trở đảm nhiệm nhiều chức năng khác nhau như hạn dòng, điều khiển nhiệt độ và bảo vệ mạch điện.
Một số thiết bị thường gặp:
Dù người dùng không nhìn thấy nhưng điện trở luôn hiện diện bên trong các thiết bị này.

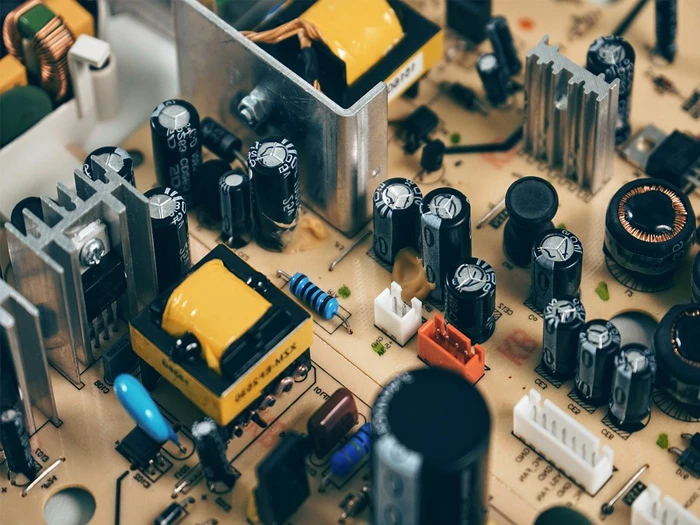

Trên các bo mạch điện tử, điện trở trong mạch điện tử là linh kiện không thể thiếu.
Những ứng dụng phổ biến gồm:
Một bo mạch hiện đại có thể chứa từ vài chục đến hàng nghìn điện trở khác nhau tùy theo độ phức tạp của thiết bị.
Trong lĩnh vực công nghiệp, điện trở được sử dụng rộng rãi trong các hệ thống điều khiển và tự động hóa.
Các ứng dụng tiêu biểu:
Đặc biệt, điện trở công suất còn được sử dụng để tiêu tán năng lượng dư thừa và bảo vệ thiết bị khi vận hành ở tải lớn.
Nhờ đó, hệ thống hoạt động ổn định, an toàn và có tuổi thọ cao hơn.
Điện trở là linh kiện điện tử không thể thiếu trong các mạch điện hiện đại. Với khả năng hạn chế dòng điện, chia điện áp, bảo vệ linh kiện và xử lý tín hiệu, điện trở góp mặt trong hầu hết các thiết bị điện dân dụng, điện tử và công nghiệp. Nắm vững cấu tạo, nguyên lý hoạt động, các loại điện trở cũng như cách đọc và đo điện trở sẽ giúp người học và kỹ thuật viên làm việc hiệu quả hơn với các hệ thống điện và điện tử.
Điện trở có nhiệm vụ hạn chế dòng điện, chia điện áp và bảo vệ linh kiện điện tử khỏi tình trạng quá dòng trong mạch.
Điện trở có giá trị cố định, trong khi biến trở cho phép điều chỉnh giá trị điện trở để phù hợp với nhu cầu sử dụng.
Điện trở SMD là loại điện trở dán bề mặt có kích thước nhỏ, được sử dụng phổ biến trên các bo mạch điện tử hiện đại.
Có thể đo trên mạch trong một số trường hợp, nhưng để đạt độ chính xác cao nên tháo một chân điện trở khỏi mạch trước khi đo.
Điện trở bị hỏng thường có dấu hiệu cháy sém, nứt vỡ, đổi màu hoặc giá trị đo được sai lệch nhiều so với thông số ban đầu.
