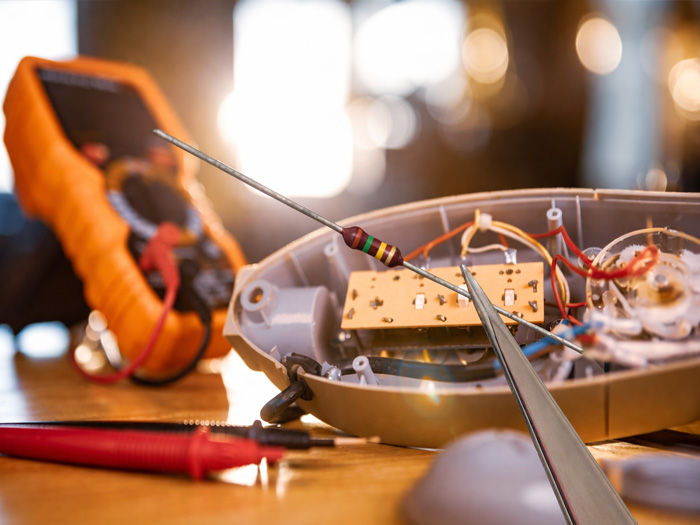

Trước khi kiểm tra cách đo điện trở sống hay chết, bước chuẩn bị quyết định trực tiếp đến độ chính xác của kết quả. Với người làm kỹ thuật thực hành, chỉ cần sai ngay ở khâu chọn thang hoặc chỉnh kim, toàn bộ phép đo phía sau có thể bị lệch.
Ưu tiên chọn thang Ω gần với giá trị điện trở cần đo để kim hiển thị rõ nhất.
Nguyên tắc thao tác là để kim nằm trong vùng giữa thang đo, giúp đọc kết quả nhanh và giảm sai số thị sai.
Chập hai que đo vào nhau, xoay núm chỉnh Ω ADJ cho kim về đúng vạch 0Ω bên phải.
Đây là bước bắt buộc trước mỗi lần đổi thang hoặc trước loạt phép đo mới. Nếu bỏ qua, giá trị điện trở đo được có thể sai rất xa thực tế, đặc biệt ở thang x1K.
Nếu chỉnh zero không về được 0 hoặc kim lên yếu, cần kiểm tra pin bên trong đồng hồ.
Dấu hiệu pin yếu:
Với thợ sửa chữa, đây là checklist nhanh giúp loại bỏ lỗi do thiết bị trước khi kết luận điện trở sống hay chết.
Muốn xác định chính xác điện trở còn tốt hay đã hỏng, cần loại bỏ ảnh hưởng từ các linh kiện xung quanh. Đây là lỗi rất thường gặp khi đo trực tiếp trên board.
Bắt buộc tắt nguồn, rút điện và đảm bảo mạch không còn điện áp dư.
Nếu đo khi mạch còn điện:
Đây là nguyên tắc an toàn cơ bản trong mọi quy trình đo linh kiện thụ động.
Để kiểm tra điện trở sống hay chết đúng chuẩn, nên nhấc ít nhất một chân điện trở khỏi mạch.
Khi để nguyên trên board, điện trở song song với các linh kiện khác sẽ làm kết quả thấp giả, khiến người đo nhầm tưởng điện trở đã sai trị số hoặc bị chập.
Nếu điện trở nằm gần tụ lọc hoặc trong nguồn xung, cần xả tụ trước.
Điện tích còn trong tụ có thể làm kim nhảy bất thường, gây hiểu sai là điện trở còn sống hoặc bị dao động trị số.
Mẹo thực hành:
Sau khi đã chỉnh zero và cách ly linh kiện khỏi mạch, quy trình đo cần thực hiện đúng thứ tự để tránh kết luận sai điện trở còn tốt hay đã hỏng.
Đặt hai que đo chạm chắc vào hai chân điện trở, không cần phân cực vì điện trở không có chiều.
Lưu ý thao tác:
Tiếp xúc lỏng hoặc tay chạm vào đầu đo có thể làm giá trị hiển thị dao động, nhất là ở điện trở giá trị lớn.
Khi que đo tiếp xúc đúng, kim sẽ lệch từ trái sang phải trên thang điện trở.
Cách đọc chuẩn:
Với người thực hành sửa chữa, nên ưu tiên đọc vùng giữa thang để mắt dễ quan sát và giảm nhầm lẫn.
Giá trị thực = số đọc trên thang × hệ số đã chọn.
Ví dụ:
Đây là bước quan trọng nhất trong cách đo điện trở sống hay chết bằng đồng hồ kim chính xác, vì đọc sai hệ số sẽ dẫn đến kết luận sai linh kiện.
Sau khi đọc được trị số, bước tiếp theo là đánh giá điện trở còn hoạt động tốt hay không dựa trên giá trị danh định và độ ổn định kim.

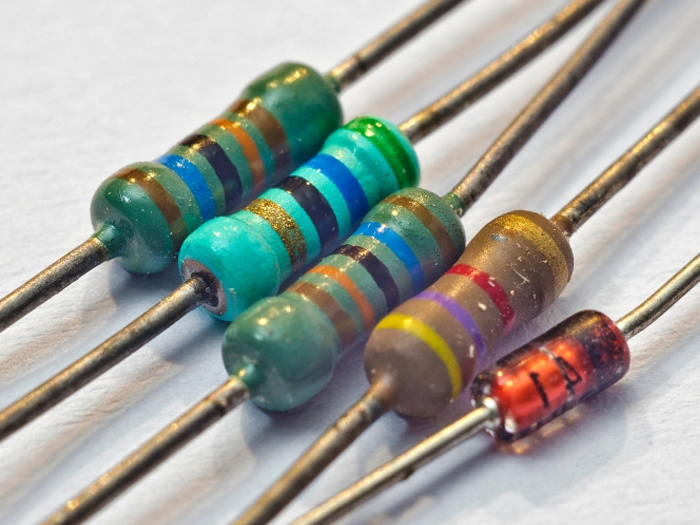

Điện trở được xem là còn sống khi giá trị đo gần với trị số ghi theo mã màu hoặc sơ đồ mạch.
Ví dụ điện trở 1kΩ:
Trong thực tế sửa chữa, không cần tuyệt đối đúng 100%, mà cần nằm trong vùng cho phép.
Hầu hết điện trở phổ thông có dung sai:
Nếu kết quả vẫn nằm trong ngưỡng này thì điện trở vẫn sử dụng tốt.
Đây là tiêu chí quan trọng giúp thợ tránh thay nhầm linh kiện còn tốt, tiết kiệm thời gian sửa chữa.
Một điện trở còn tốt thường cho kim đứng yên, không nhảy loạn hoặc trôi dần.
Nếu kim:
thì cần kiểm tra thêm khả năng chân điện trở oxy hóa, nứt thân trở hoặc bị ảnh hưởng bởi linh kiện khác trên mạch.
Sau khi đo xong, việc nhận biết điện trở hỏng cần dựa trên biểu hiện kim và độ lệch trị số so với mức danh định. Đây là bước giúp thợ quyết định giữ lại hay thay mới linh kiện.
Nếu kim đứng nguyên bên trái, không dịch chuyển dù que đo tiếp xúc tốt, điện trở gần như đã đứt mạch bên trong.
Dấu hiệu thực tế thường đi kèm:
Đây là trạng thái “chết hoàn toàn”, bắt buộc thay mới.
Khi kim lao nhanh về 0Ω phía bên phải, điện trở đang có giá trị rất thấp hoặc đã chập nội trở.
Điều này thường gặp ở:
Nếu trị số đo thấp hơn rất xa so với mã màu, nên xem như điện trở đã hỏng.
Một số điện trở không đứt hoàn toàn nhưng đã trôi trị số, vẫn làm mạch hoạt động sai.
Ví dụ:
Với thợ sửa chữa, đây là lỗi nguy hiểm vì linh kiện nhìn ngoài vẫn bình thường nhưng gây lỗi khó tìm trong mạch.
Nhiều trường hợp kết luận sai điện trở chết không phải do linh kiện hỏng, mà do thao tác đo chưa đúng chuẩn.
Nếu chọn thang quá cao hoặc quá thấp:
Mẹo thao tác:
Đây là cách giảm sai số nhanh nhất khi đo thực tế.
Đây là lỗi phổ biến nhất khi dùng VOM kim.
Nếu không chập que và chỉnh về 0Ω:
Với thợ chuyên sửa board, nên chỉnh zero mỗi lần đổi thang và sau vài phút sử dụng liên tục.
Đo trực tiếp trên mạch rất dễ gặp điện trở song song hoặc đường hồi tiếp khác.
Kết quả thường:
Checklist chuẩn:
Đây là nhóm kỹ năng giúp tăng tốc độ chẩn đoán khi sửa TV, ampli, nguồn xung hoặc board điện tử dân dụng.
Nhìn nhanh mã màu giúp chọn đúng thang ngay từ đầu.
Ví dụ:
Cách này giúp kim vào vùng đẹp ngay lần đo đầu tiên.
Trong nhiều board nguồn hoặc mạch chia áp, các điện trở cùng nhánh thường có trị số giống nhau.
Nếu nghi ngờ:
Đây là mẹo rất hiệu quả khi sơ đồ mạch không có sẵn.
Ngoài phép đo, luôn quan sát hình thức linh kiện.
Các dấu hiệu cần thay ngay:
Kết hợp giữa đo bằng đồng hồ kim quan sát ngoại quan giúp tăng độ chính xác khi xác định điện trở sống hay chết.
Khi áp dụng đúng quy trình đo, việc xác định điện trở sống hay chết trở nên nhanh và đáng tin cậy hơn rất nhiều. Với thợ thực hành, kết hợp giữa thao tác chuẩn, đọc đúng thang Ω và đối chiếu dung sai sẽ giúp xử lý lỗi mạch hiệu quả, giảm thời gian sửa chữa và tránh phát sinh lỗi lặp lại.
Nên đo ít nhất 2 lần cùng một thang và đo đối chiếu thêm 1 lần ở thang gần nhất. Nếu kết quả ổn định, điện trở có thể được đánh giá là còn tốt.
Có thể. Chỉ cần chọn đúng thang Ω và đo khi linh kiện đã nguội để tránh sai số do nhiệt độ làm thay đổi trị số.
Do vật liệu điện trở thay đổi theo nhiệt độ. Khi nóng, trị số có thể lệch nhẹ nên phép đo nguội thường phản ánh đúng tình trạng linh kiện hơn.
Có. Ưu điểm của đồng hồ kim là dễ quan sát độ rung và dao động của kim, rất hiệu quả để phát hiện điện trở bị nứt hoặc tiếp xúc không ổn định.
Nên thay trong các mạch tải cao hoặc nguồn xung, vì đổi màu thường là dấu hiệu lão hóa nhiệt và có nguy cơ trôi trị số về sau.
