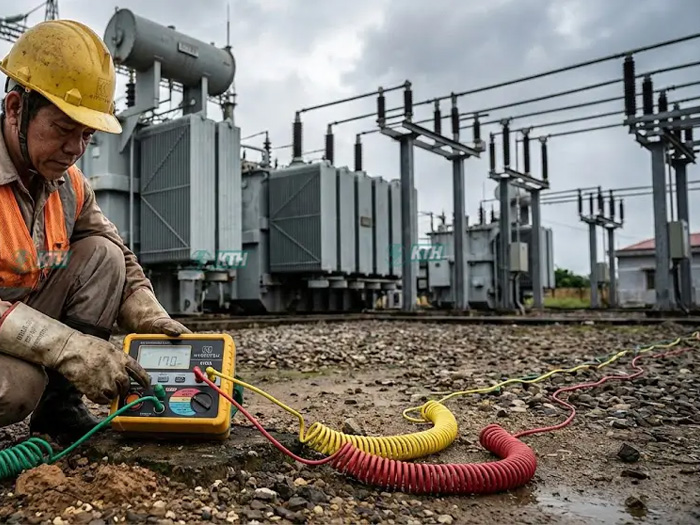

Không có một mức điện trở tiếp địa cố định cho mọi hệ thống. Giá trị đạt chuẩn phải được xác định theo mục đích sử dụng, cấp độ an toàn và tiêu chuẩn kỹ thuật áp dụng tại công trình.
Đối với nhà ở, nhà xưởng, văn phòng và công trình dân dụng có hệ thống kim thu sét, ngưỡng phổ biến là R ≤ 10Ω. Mức này giúp dòng sét thoát xuống đất nhanh, hạn chế tăng áp bước và giảm nguy cơ lan truyền vào thiết bị.
Với hệ thống nối đất bảo vệ cho tủ điện, vỏ máy công nghiệp và điện hạ thế, ngưỡng an toàn thường áp dụng là R ≤ 4Ω. Đây là mức giúp CB chống rò và thiết bị bảo vệ tác động chính xác khi có sự cố.
Các hệ thống như server, data center, BTS, PLC, SCADA hoặc thiết bị y tế thường yêu cầu R ≤ 1Ω để giảm nhiễu, ổn định điện áp tham chiếu và tăng hiệu quả bảo vệ SPD.
Việc đánh giá đúng ngưỡng ohm cần bám vào đúng tiêu chuẩn kỹ thuật theo từng loại hệ thống, tránh áp dụng một con số chung cho mọi công trình.
Áp dụng cho hệ thống nối đất an toàn điện, tủ điện, máy móc và điện hạ thế trong nhà xưởng. Ngưỡng thực hành phổ biến là ≤ 4Ω.
Áp dụng cho kim thu sét, cáp thoát sét, cọc chống sét và vòng tiếp địa móng. Mức chuẩn phổ biến khi nghiệm thu là ≤ 10Ω.
Các dự án FDI, data center hoặc nhà máy tiêu chuẩn quốc tế thường áp dụng song song IEC và TCVN, với ngưỡng phổ biến từ 1Ω đến 4Ω.
Trong thực tế thi công, cùng một cấu hình cọc nhưng mỗi công trình có thể cho kết quả khác nhau. Nguyên nhân nằm ở loại công trình, môi trường lắp đặt và mức độ nhạy của tải điện.
Mỗi loại công trình có ngưỡng mục tiêu khác nhau:
Điều này cho thấy tiêu chuẩn không chỉ phụ thuộc hồ sơ mà còn phụ thuộc yêu cầu vận hành thực tế.
Các môi trường như đất đá, khu san lấp, nền bê tông dày, mái kỹ thuật hoặc ven biển nhiễm mặn thường khiến trị số tăng nhanh. Cần dự phòng cọc sâu hơn hoặc vật liệu giảm điện trở đất ngay từ đầu.
Biến tần, PLC, server, thiết bị đo lường và hệ thống tự động hóa thường yêu cầu mức ohm thấp hơn chuẩn dân dụng để giảm nhiễu và tối ưu SPD.
Nhiều hệ thống vẫn xảy ra lỗi dù hồ sơ đo đạt chuẩn vì đánh giá chưa đúng bản chất vận hành.
Một lần đo khi đất ẩm chưa phản ánh hiệu quả dài hạn. Nên đo nhiều lần, đối chiếu mùa mưa và mùa khô để có dữ liệu tin cậy hơn.
Dùng ngưỡng 10Ω cho server hoặc hệ y tế là sai thực tế. Mỗi hệ thống cần đánh giá theo đúng mục tiêu bảo vệ của nó.
Mối hàn hóa nhiệt kém, cáp đồng oxy hóa hoặc đứt vòng tiếp địa ngầm là nguyên nhân khiến trị số tăng mạnh sau thời gian vận hành.

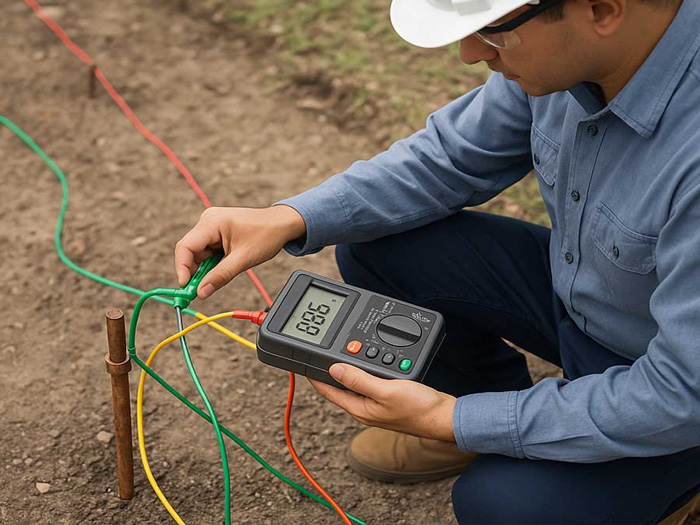

Để kết quả phản ánh đúng chất lượng hệ thống, kỹ thuật viên cần đảm bảo đúng thiết bị, đúng khoảng cách cọc và đúng điều kiện đo.
Đây là phương pháp phổ biến nhất cho cọc tiếp địa, PE tủ điện và lưới tiếp địa nhà xưởng. Quy trình gồm tách hệ cần đo, đóng 2 cọc phụ, kết nối đúng cổng và đo nhiều lần lấy trị số ổn định.
Cọc dòng nên cách cọc chính 20–50m, cọc áp đặt tại vị trí 62% khoảng cách để tránh vùng điện trường chồng lấn gây thấp giả.
Đất ẩm sau mưa thường cho trị số thấp hơn mùa khô. Nên ưu tiên đo vào điều kiện độ ẩm trung bình hoặc thời điểm bất lợi để sát thực tế vận hành.
Sai số thường đến từ nền đất, vị trí cọc phụ hoặc nhiễu điện từ hệ thống đang vận hành.
Đất sét ẩm cho trị số thấp, trong khi đất đá, đất cát hoặc nền san lấp cho trị số cao và biến động mạnh.
Đóng cọc quá gần, gần móng kim loại hoặc gần lưới tiếp địa khác có thể làm kết quả lệch đáng kể.
Biến tần, motor lớn hoặc busway đang hoạt động có thể khiến máy đo dao động liên tục và không ổn định.
Khi vượt ngưỡng, cần xử lý theo hướng tăng diện tích tiếp xúc đất hoặc cải thiện điện trở suất vùng chôn cọc.
Bổ sung thêm cọc theo hàng hoặc tam giác, liên kết bằng cáp đồng trần để giảm nhanh trị số.
Giải pháp phù hợp cho nhà xưởng, trạm điện và hệ thống chống sét diện rộng khi cần đạt ngưỡng thấp ổn định lâu dài.
Áp dụng cho nền đá, đất cát hoặc khu vực thiếu diện tích đóng cọc, giúp giảm ohm nhanh để phục vụ nghiệm thu.
Sau khi xử lý đạt chuẩn, cần bám sát checklist để tránh lỗi hồ sơ và đảm bảo nghiệm thu thuận lợi.
Bao gồm biên bản đo, model máy, ngày hiệu chuẩn, sơ đồ vị trí cọc, điều kiện thời tiết và ảnh hiện trường.
Nên đo lại 6–12 tháng/lần, riêng server, BTS hoặc khu vực rủi ro cao nên kiểm tra 3–6 tháng/lần.
Việc kiểm soát đúng tiêu chuẩn đo điện trở tiếp địa không chỉ giúp công trình đạt yêu cầu kỹ thuật mà còn đảm bảo an toàn vận hành lâu dài cho thiết bị và con người. Kỹ thuật hiện trường cần kết hợp đúng tiêu chuẩn, đúng phương pháp đo và đúng chu kỳ kiểm tra để duy trì hệ thống luôn trong ngưỡng an toàn.
Có, nhưng trị số thường thấp hơn thực tế vận hành do đất ẩm. Nên đo thêm vào mùa khô để đánh giá sát hơn.
Thông thường 6–12 tháng/lần. Hệ thống server hoặc BTS nên kiểm tra 3–6 tháng/lần.
Nên dùng máy đo 3 cực chuyên dụng có khả năng lọc nhiễu và sai số thấp.
Thường do đất khô, cọc ăn mòn, đứt cáp ngầm hoặc mối nối oxy hóa.
Có, nếu hệ thống được thiết kế liên kết đẳng thế và đáp ứng đúng yêu cầu kỹ thuật.
